I dag pillade jag lite med att montera en LED på en av kylflänsarna.
Mycket fulmek men jag tyckte att det inte spelade så stor roll hur det såg ut eftersom det ska gömmas i en lysramp senare.
Bildkavalkad!

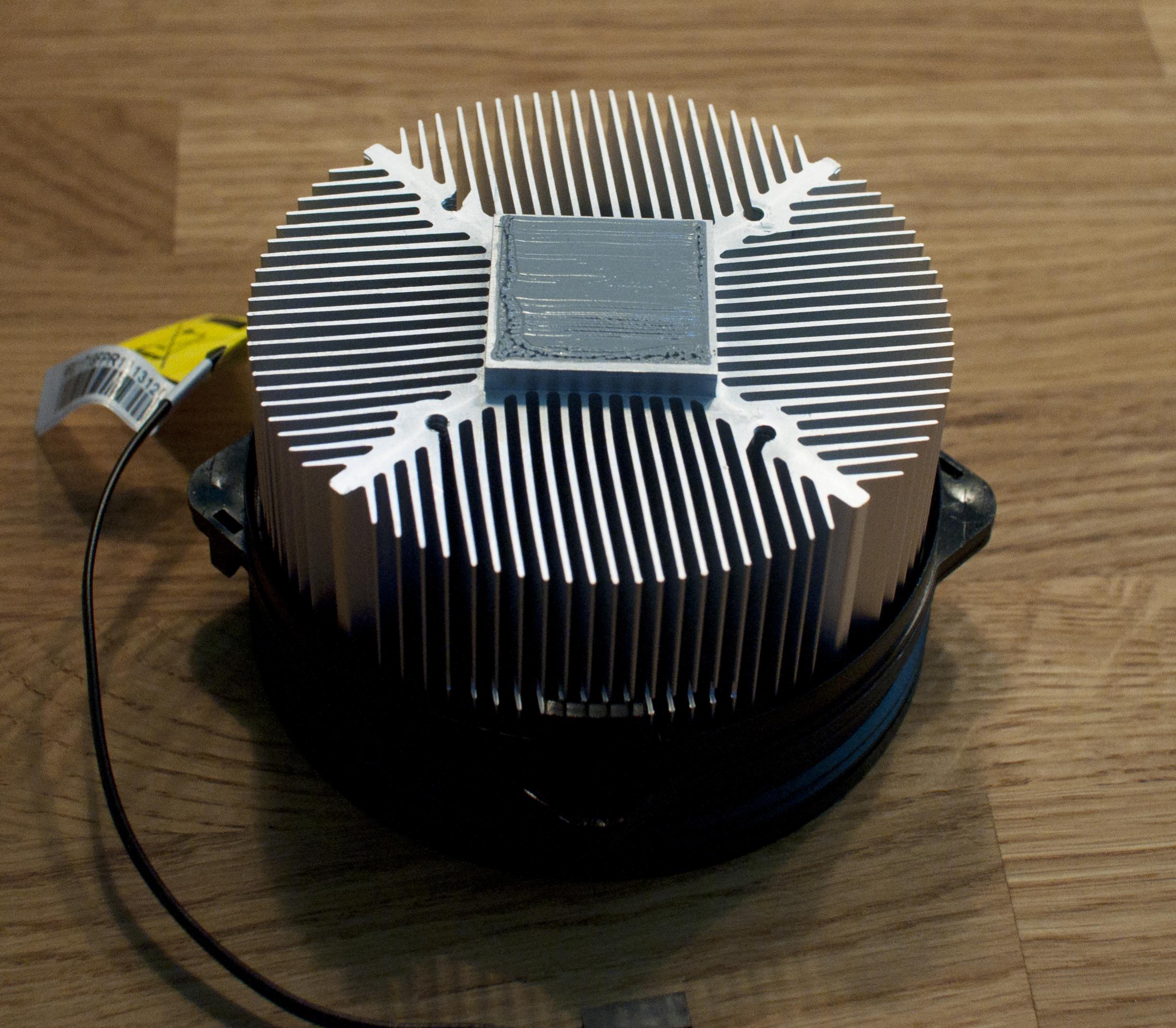

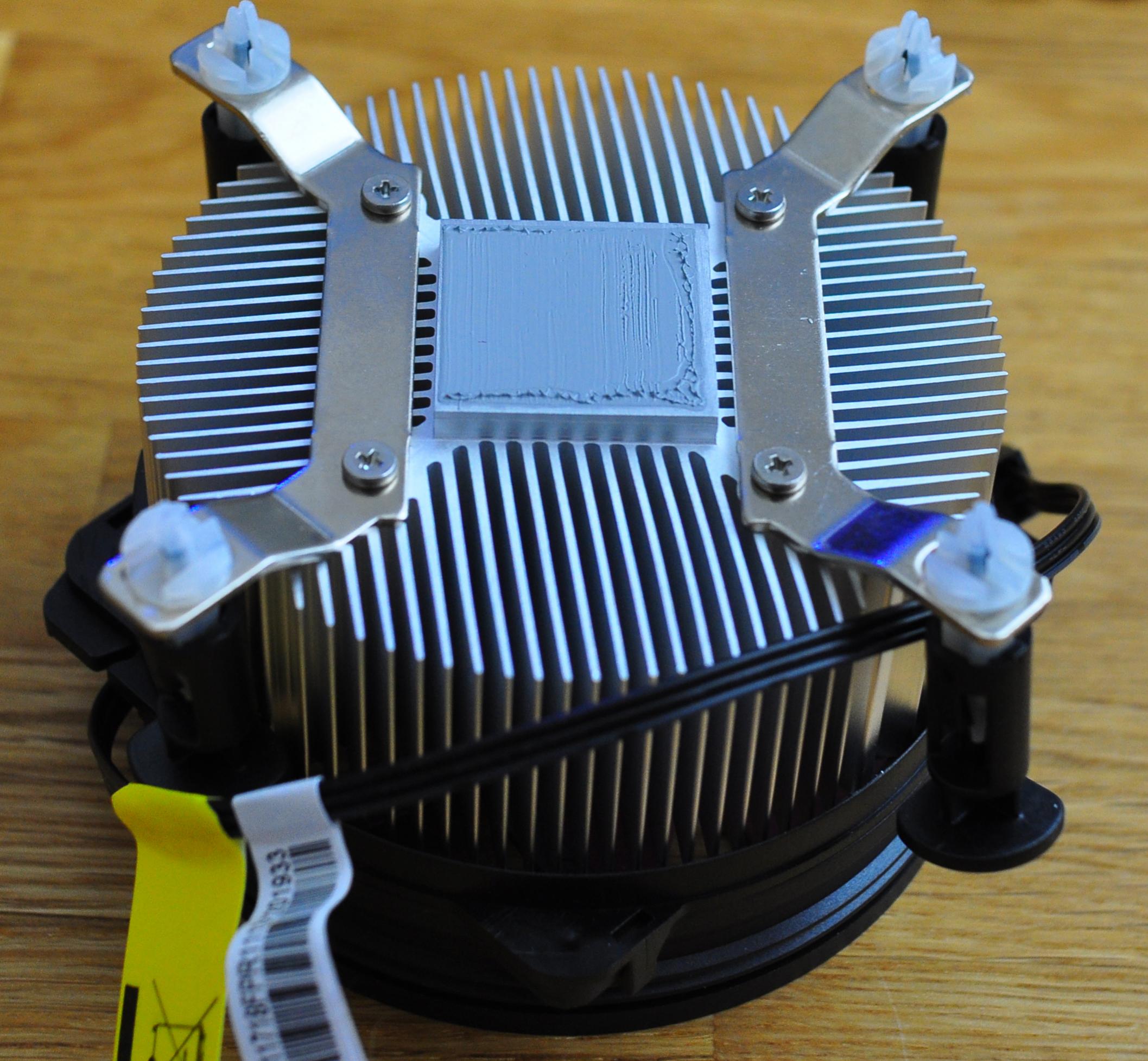

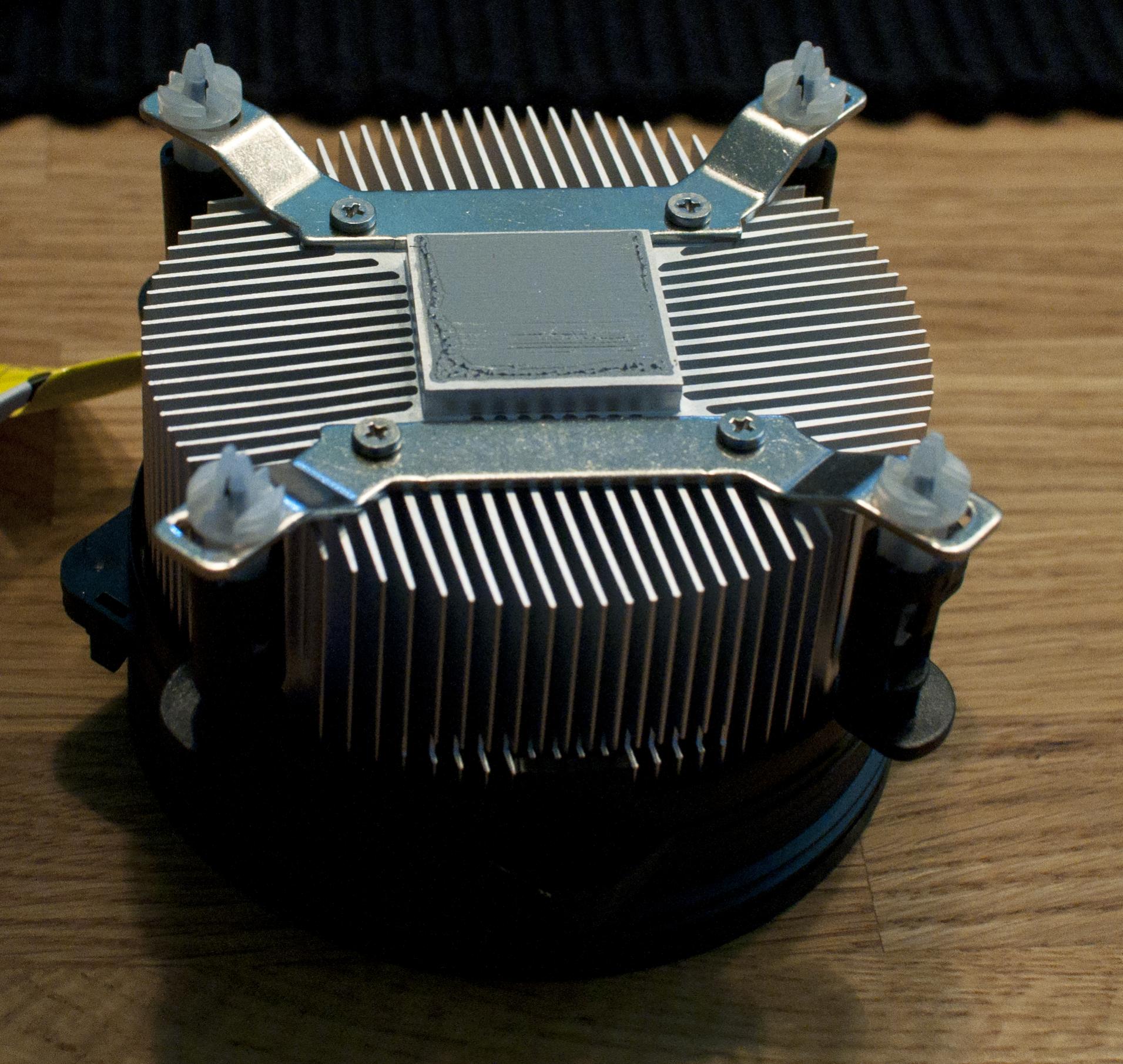

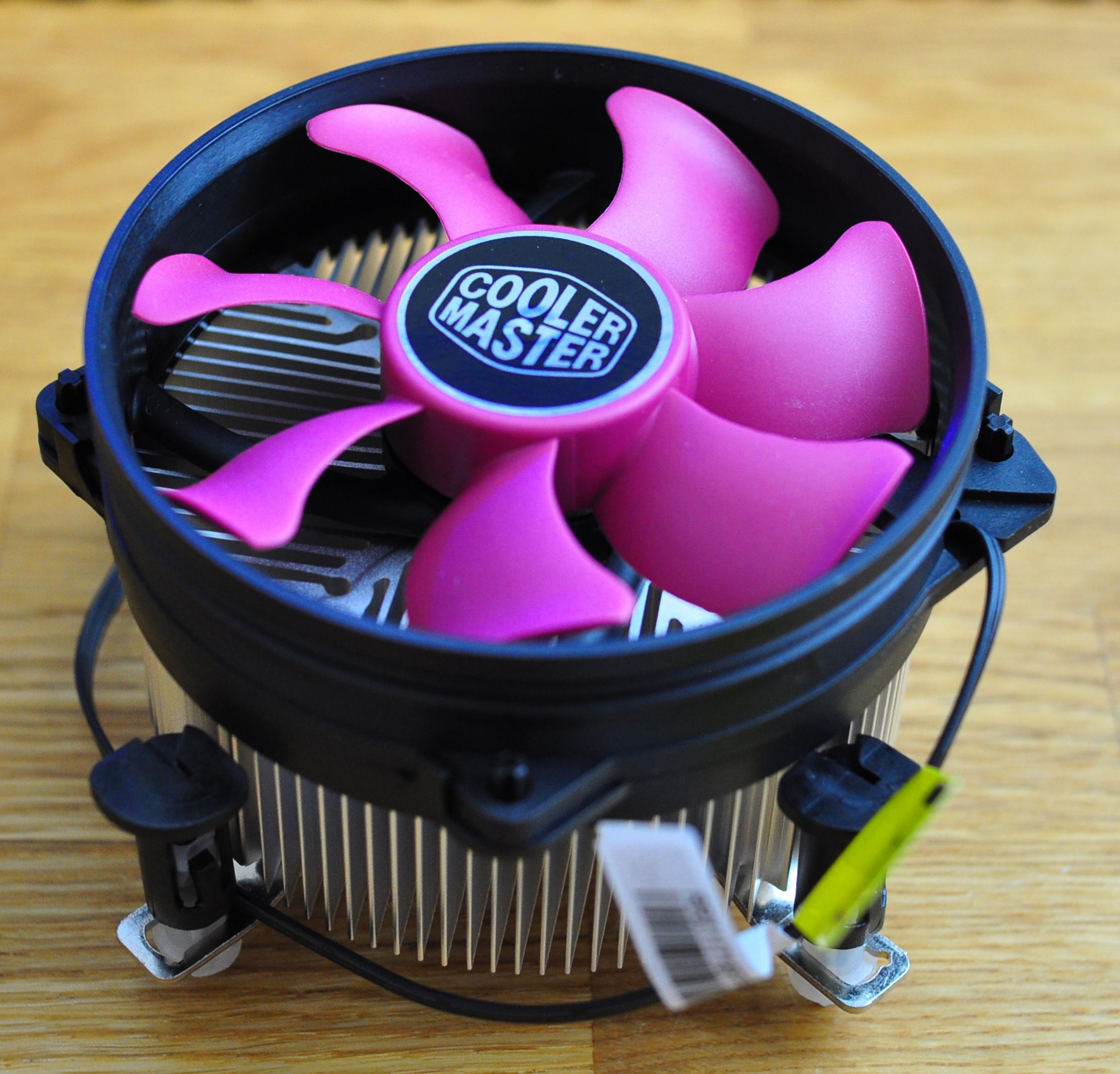

Bild1. Kylare innan modifikation

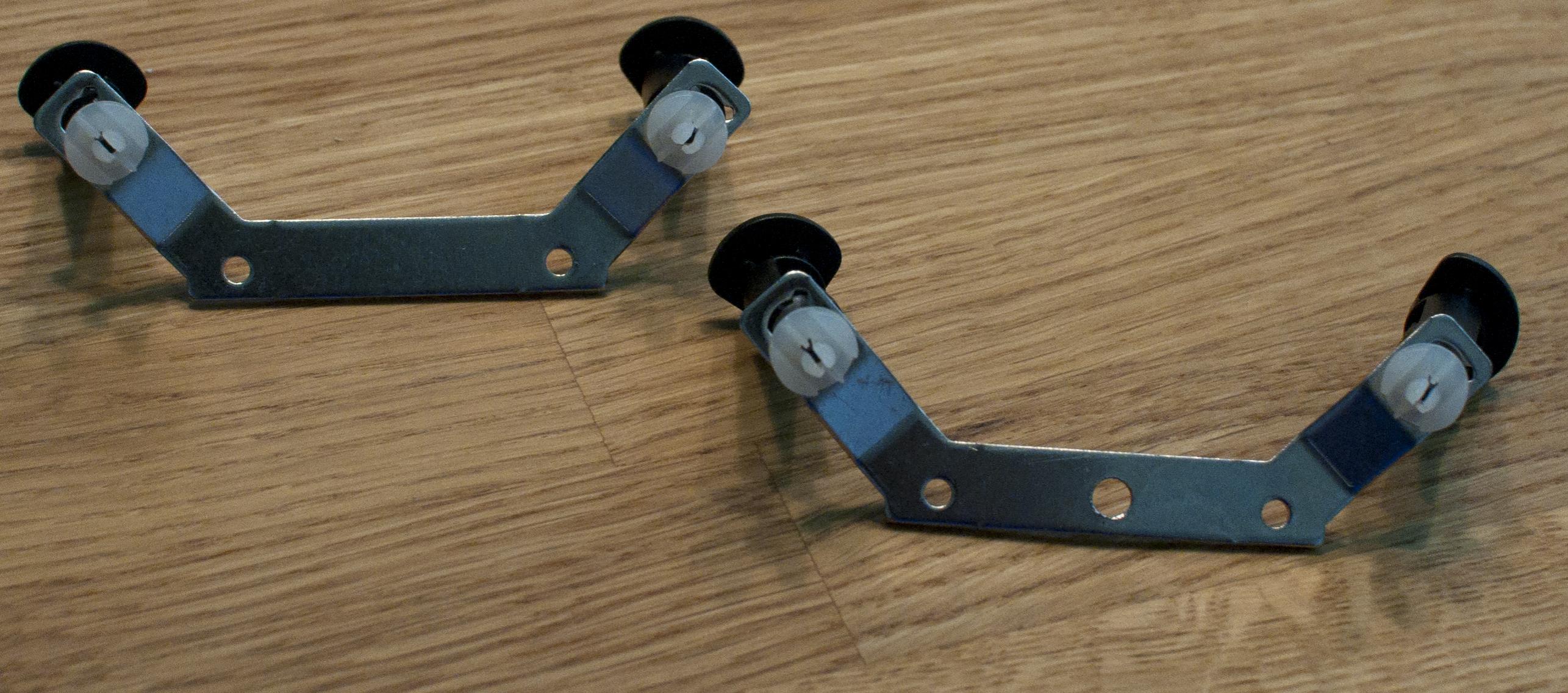

Bild2. original fästen bort monterade.
Bild3. Borrat hål i en fästet för montering av LED borrar även det andra.

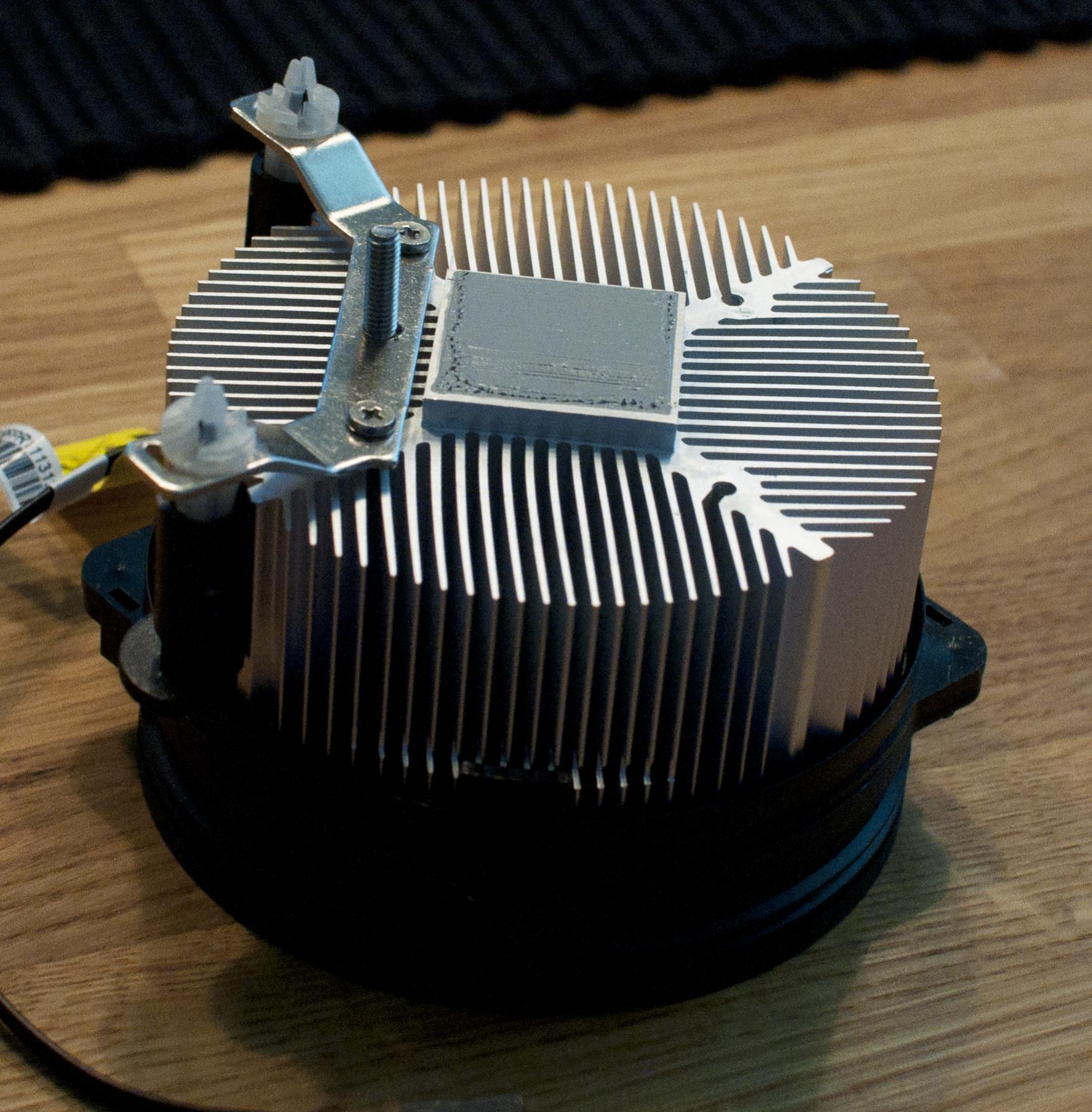

Bild4. Ena fästet monterat med skruv. Fick försänka plåten så skruven inte byggde på höjden underifrån.

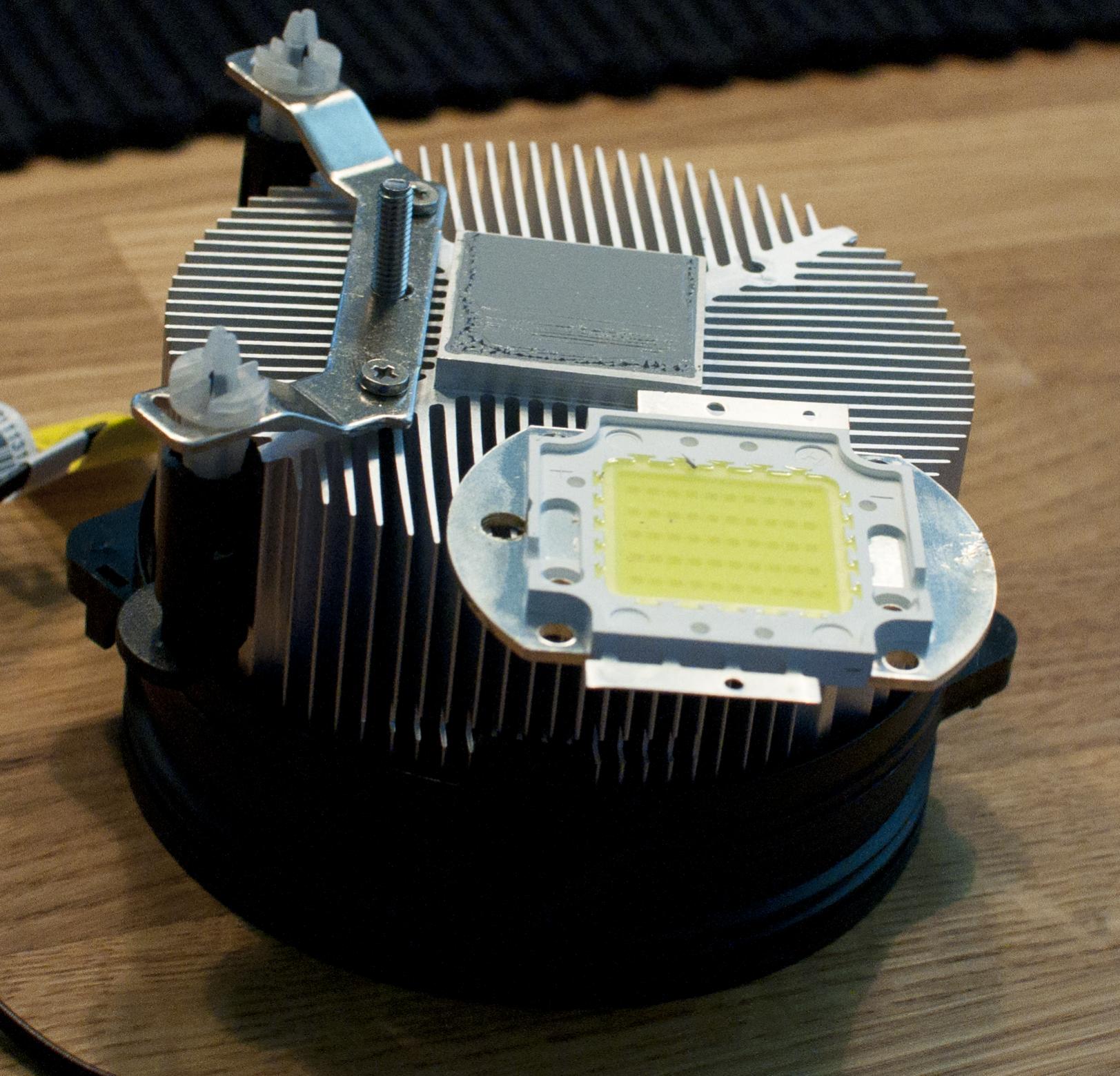

Bild5. LEDen ligger på sidan för att visa att jag även fick göra nya hål i dem för att kunna montera.

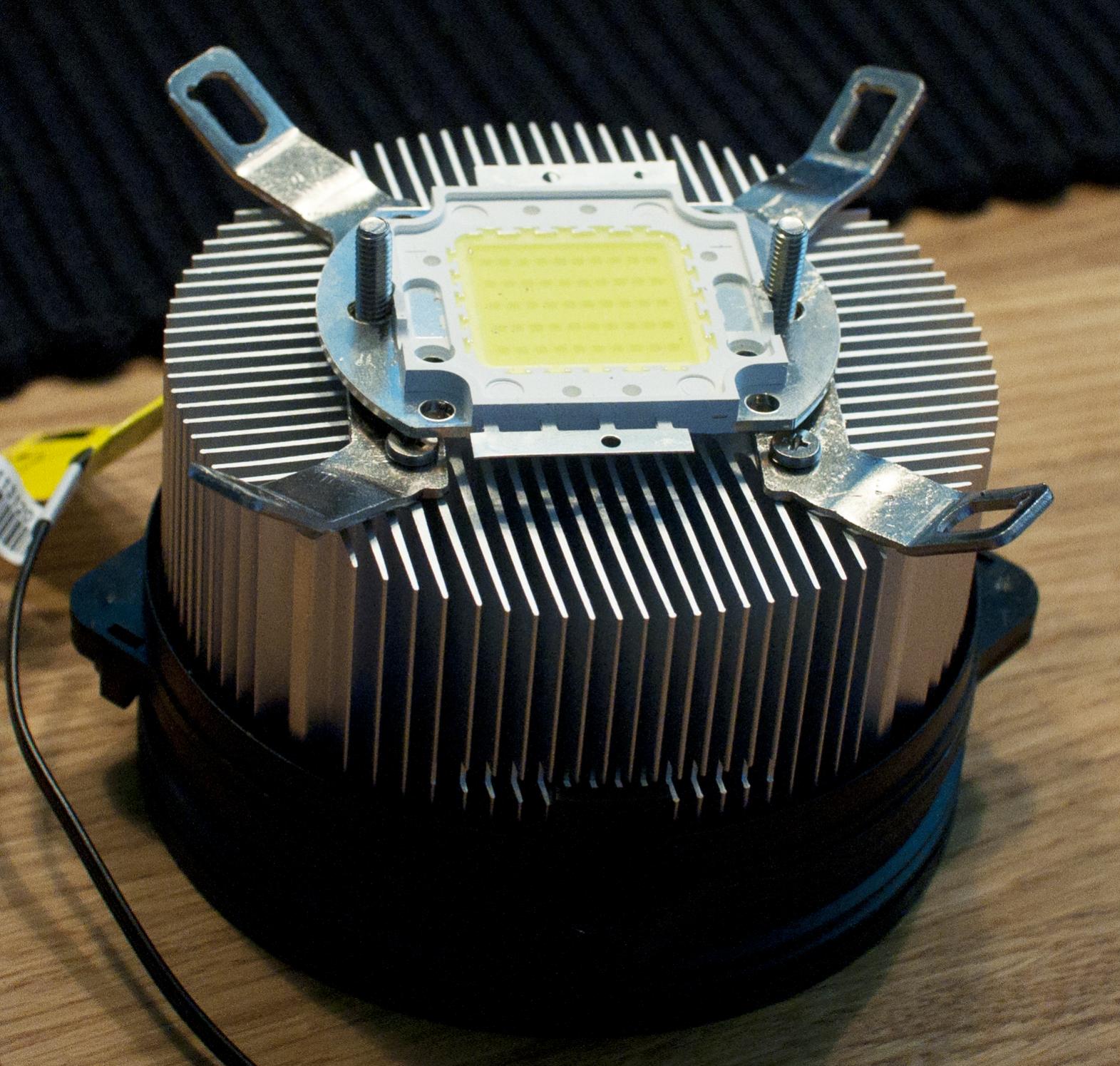

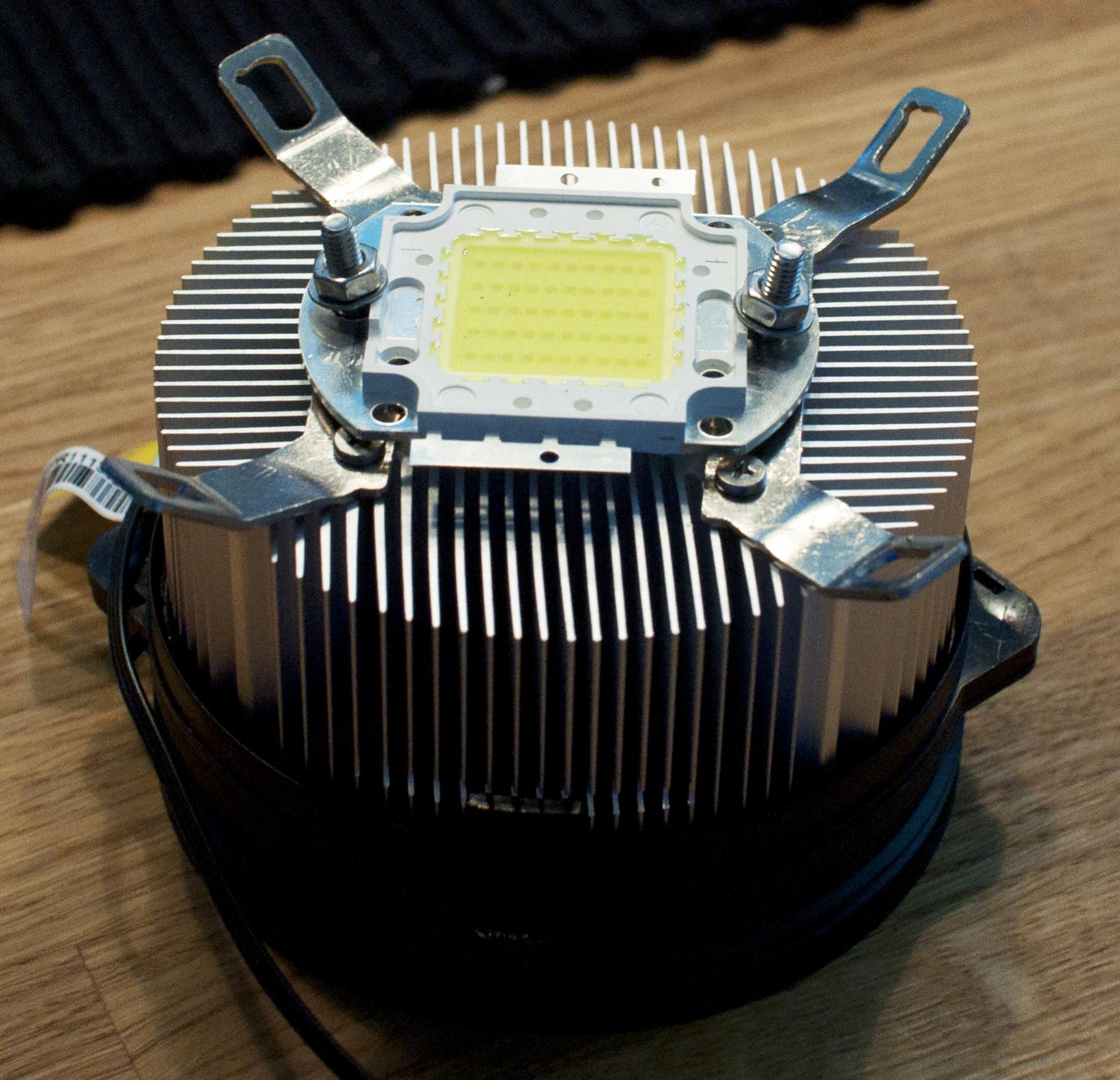

Bild6. LEDen på plats.
Bild7. Dragit åt med brickor och mutter, försäkrat mig om att det pressats ut lite kylpasta under så jag vet att det är kontakt mellan kylare och LED.
Efter detta testkörde jag den och konstaterade att den fortfarande kunde lysa. :)
Kommer göra de resterande 2 i veckan innan jobbet förmodligen. Men då kommer hålen sitta lite mer optimalt, nu när jag byggt första prototypen, så man slipper dessa lutande skruvar. Men blir nog inga bilder på dem eftersom det är ju samma procedur.
Återkommer med mer info när alla är färdiga för då är det dags att börja löda kablar och fixa med drivarna.
