Kilen Hej allesammans! Har suttit och letat efter LED ramper och finner dom väldigt dyra så nu blir det till att bygga eget! Har ett kar på 2M långt så har fått hem nu iaf 2x Aluminium Profiler på 190cm styck. Suttit och kollat på Leds överallt här och läst lite och kommit fram till iaf att det får bli röda, vita, blå. Har tänkt köra på 3watts leds. Tänkte sätta 40leds per längd så på mina 2 profiler kommer det ju alltså bli 80leds. Är det för mycket kanske? Leds : 40x Cool White (6300 - 6500k) 3w 20x röda (660nm) 3w 20x Royal blue (445 - 455nm) så det kommer resultera i att 20x vita, 10x röda, 10x blåa på 1 längd på 190cm och likadant på den andra. Har tänkt sätta ledsen "vit vit blå röd vit vit blå röd" osv. Sen bygga en trälåda runt så det blir som en ramp och sätta i några 80x80 fläktar för kylning. Tankar / Tips / Ideér mottages tacksamt :)
mikoto Är det fyrkantsrör din profiler eller är det U profil? Är det fyrkantsrör hade jag försökt hitta en lösning där du blåser in luft i ena änden av röret och låter det blåsa ut genom den andra. Då kan du nog få en väldigt effektiv kylning. 80 dioder blir nog inte för mycket, det blir nog en utmärkt mängd ljus. Men du får se om profilerna klarar temperaturen utan att det skenar. Bästa hade varit om du kunde ha styrbara nätdelar så du kunde dra ner lite på ljusstyrkan om det blir för varmt. Men bara luften får lite fart i profilerna så går det nog bra.
Kilen aa det blir i fyrkantsprofil! ska försöka hitta lämpliga fläktar, annars får ja sätta på sidan av rampen om man säger :) nu är leddar och allt beställt så nu ska vi finna lämplig driver bara =)
tege Så här ser mitt senaste (Skrot)bygge ut, inte klart ännu men på god väg. 4 Leds 20W, PWM dimmer. Behöver en tredje enhet så ska det bli 4 20w leds på varje som får ligga på tvären på akvariet
Kilen sitter och letar driver till mitt bygge, Cool White: DC Forward Voltage:(3.4V~3.6V), Forward Current: 300mA~350mA Red (610-630nm)(660nm): DC Forward Voltage:2.2V~2.6V,Forward Current: 350mA Royal Blue (445-455nm): DC Forward Voltage:3.2V~3.6V ,Forward Current: 350mA ska ha 40x av vita, 20x av röda, 20x av blåa. Men hälften av allt på en strip och resten på andra. Nån som kan räkna ut åt mig o kanske tipsa om ett bra drivdon som duger? vad ja fattat om ja ska ha 2 drivers och 80 leds så kan ja sätta 40 leds per driver. Då blir det väl 40x Volten = 144v 40x Watt = 120w och en konstant ström på högst 700mA. då borde ju 2x sånna här räcka till http://www.ebay.com/itm/MEAN-WELL-PowerNex-NEW-LPC-150-700-700mA-150-5W-Single-Output-LED-DRIVER-IP67-/252483892987?hash=item3ac93676fb%3Ag%3A3z0AAOSwPpFXMFzp
mikoto Jag hade kört på de meanwell donen du hittat där! Låter bra. Men var försiktig där och isolera väl. 144 volt är ganska otäckt att hantera. Du kan få en riktigt otrevlig stöt av det. Jag har bara arbetat med kortare slingor upp till 40 volt. Men det blir ju ganska besvärligt för dig att ha så många drivare som det blir då. Men det kanske ändå kan vara värt att splitta det på 4 slingor med 20 dioder var istället, då har du ca 70 volt istället.
Kilen Ja det är ju ett alternativ. Får tänka över det :) hoppas bygget ska bli bra iaf Skickat från min iPhone med Tapatalk
Kilen Vore ju trevligt med dimmbar driver. Men hittar ingen där volten passar https://www.ebay.com/itm/222234510749 Skickat från min iPhone med Tapatalk
Kilen Uppdatering : Ledsen beställa, Aluminium profiler fixade, och idag hitta ja äntligen och beställde drivers. Kommer ändra om lite o skära ner så de kommer totalt bli 28 LEDs per slinga med 14 leds på varje driver. Så när allt är klart ska belysningen landa på 168w totalt. Bara att invänta grejerna o börja bygga! :D
Kilen Gött. Vilka drivare? Skickat från min E6553 via Tapatalk http://www.mouser.se/Search/m_ProductDetail.aspx?r=709-PWM60-48 Skickat från min iPhone med Tapatalk
Kilen Bra du lyssnar Skickat från min E6553 via Tapatalk Något man behöver köpa till tro för att dimma ner ljuset? =)
faltaren Ja du matar drivarens dimkablar med 0-10 volt. 0 så är den släckt. 10 volt 100% osv Skickat från min E6553 via Tapatalk
mikoto Låter som en toppen lösning, trist om man får en stöt av rampen. Med de drivarna så slipper du oroa dig. Även om du bör låta bli att slicka på dioderna samtidigt som du håller i något jordat :-) Tips är att sätta något plastglas eller liknande framför dioderna så att det inte skvätter på de.
Kilen Låter som en toppen lösning, trist om man får en stöt av rampen. Med de drivarna så slipper du oroa dig. Även om du bör låta bli att slicka på dioderna samtidigt som du håller i något jordat :-) Tips är att sätta något plastglas eller liknande framför dioderna så att det inte skvätter på de. Har ju täckglas på karet :) Skickat från min iPhone med Tapatalk
Erik-Osterlund Även om du bör låta bli att slicka på dioderna samtidigt som du håller i något jordat :-) Låter som en svår utmaning, vem har inte stått där och slickat liksom? :P :D

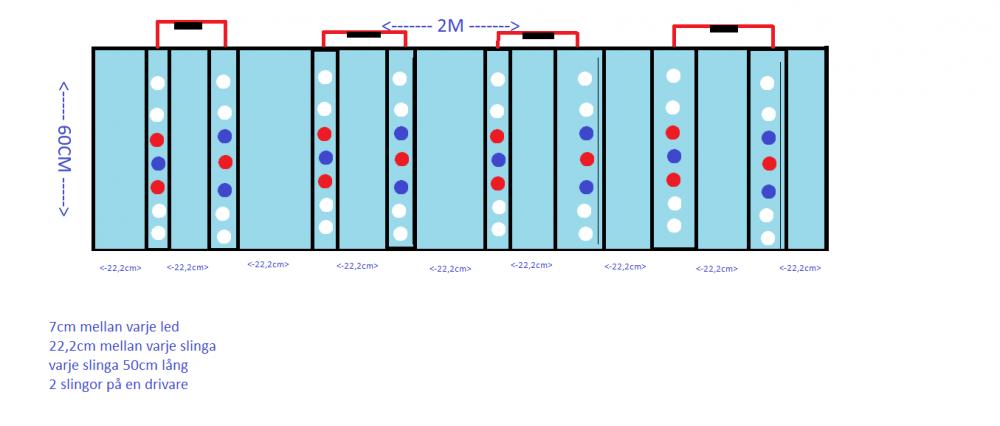

Kilen Funderat inatt under arbetet om ja ska sätta slingorna över karet på bredden istället för på längden som på bilden nedan. Vet inte om det kanske får bättre spridning på ljuset om ja sätter dom så eller om ja sätter dom på längden med typ "vit vit röd blå vit vit röd blå" osv :P Vad tror ni? blir ju och bygga en huv över hela karet med öppningsbar lucka på toppen. Tips / ideér mottages :) 57418
