Ja nu har det var alldeles för lång tid sedan det blev någon uppdatering sist !!

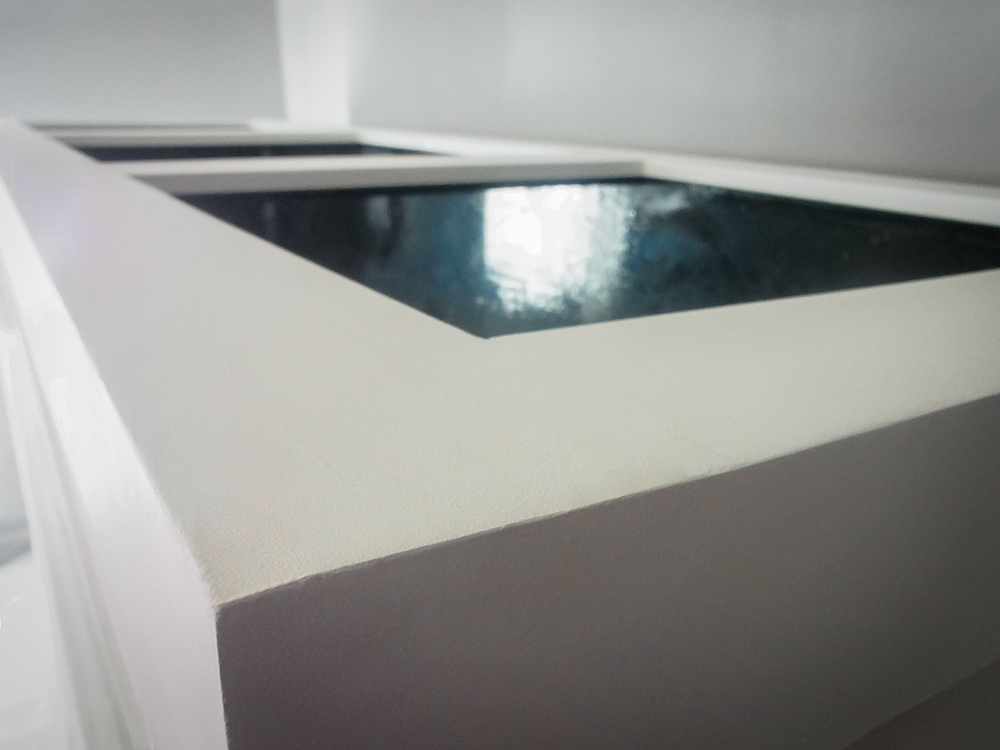

Men det har inte stått stil här hemma. Har jobbat på att slutföra belysning och även målandet. Just målningen tog lite tid då jag laborerade med olika typer av färg som lämpar sig för ändamålet. Även olika typer ar rollers för att få den ytan jag vill ha. Jag är helt allergisk mot helt släta ytor...det ser så "fabriksplastigt" ut på något sätt...hatar det. Så även med helt blankfärg/lack...blir för mycket bling och plast över det. Trivs mest med halvmatta ytor som har lite struktur efter målning. Hela idén för mig är att det ska synas att det är hemmabyggt men ändå med finnes och så mycket perfektion jag kan åstadkomma med det jag har.
Hur som helst så har jag gjort klart belysning och på mångas önskan så lägger jag upp en följetong av bilder med lite text. Men jag rekommenderar också att man kollar den sista videologgen jag gjorde för någon månad sedan där också då jag visar lådan och pratar lite gällande belysning och hur jag tänkt där.
Länkar till videon nedan:
https://www.youtube.com/watch?v=WnO6hC478Uk
Så, till bilderna då...håll till godo :-)

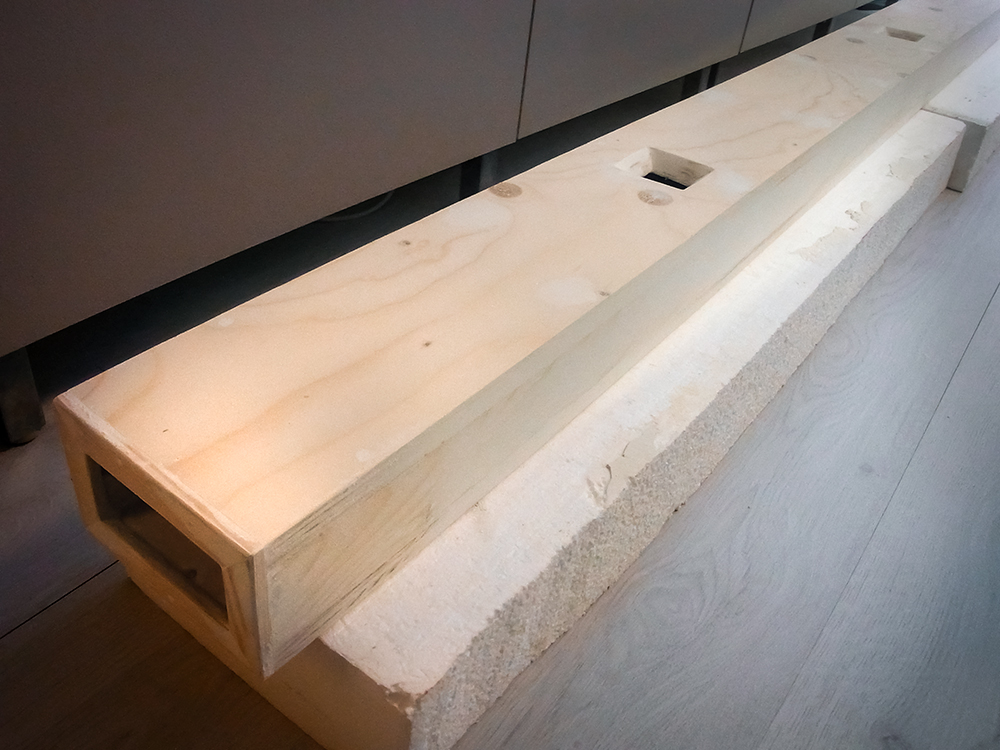

Lådan byggdes av material som blev över från själva karet.
Aningen tjock och klumpigt material att bygga lådan med, men eftersom jag hade materialet så fick det bli så.
59053

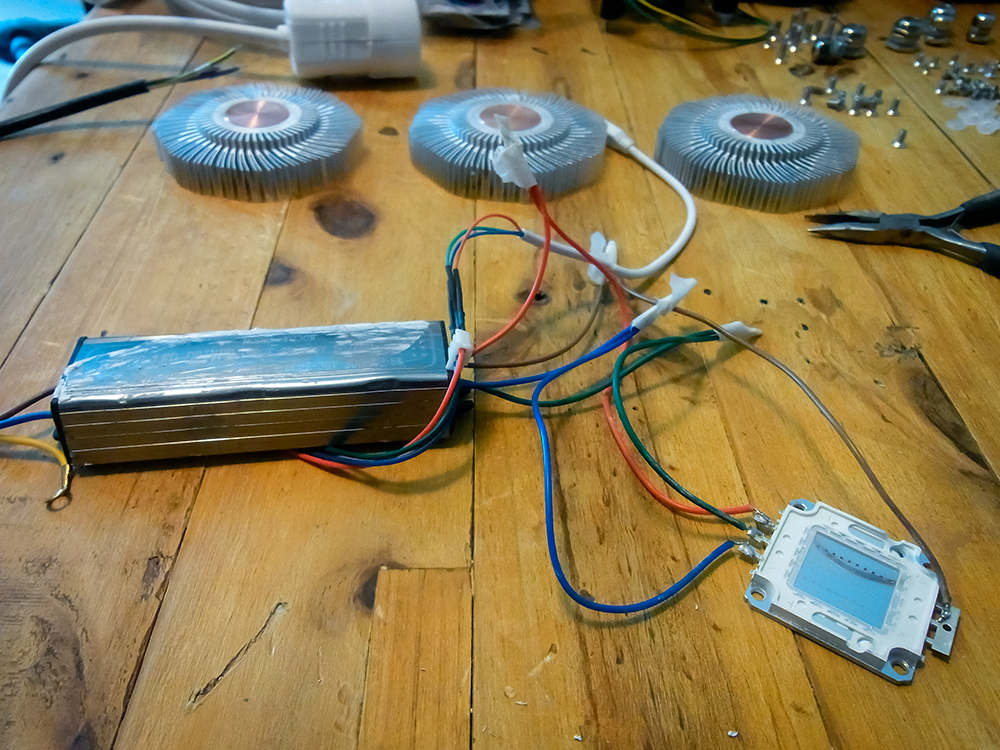

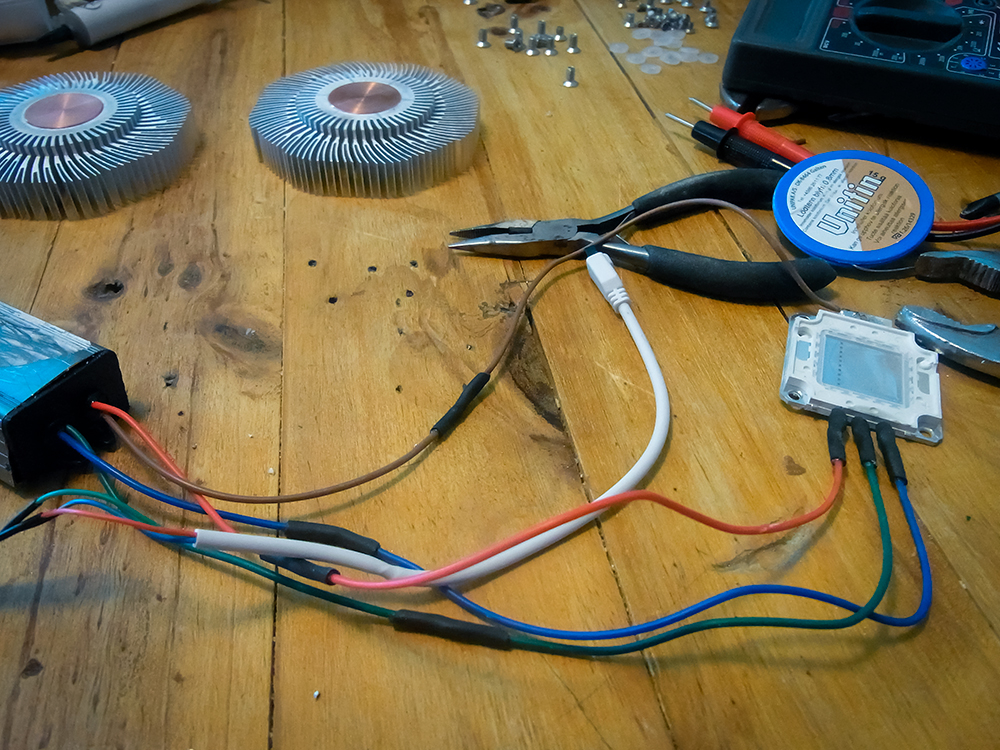

Lödningarna såg för djävliga ut så det fick bli en omlödning och på med lite krympslang, som synes i nästa bild.
59054
59055

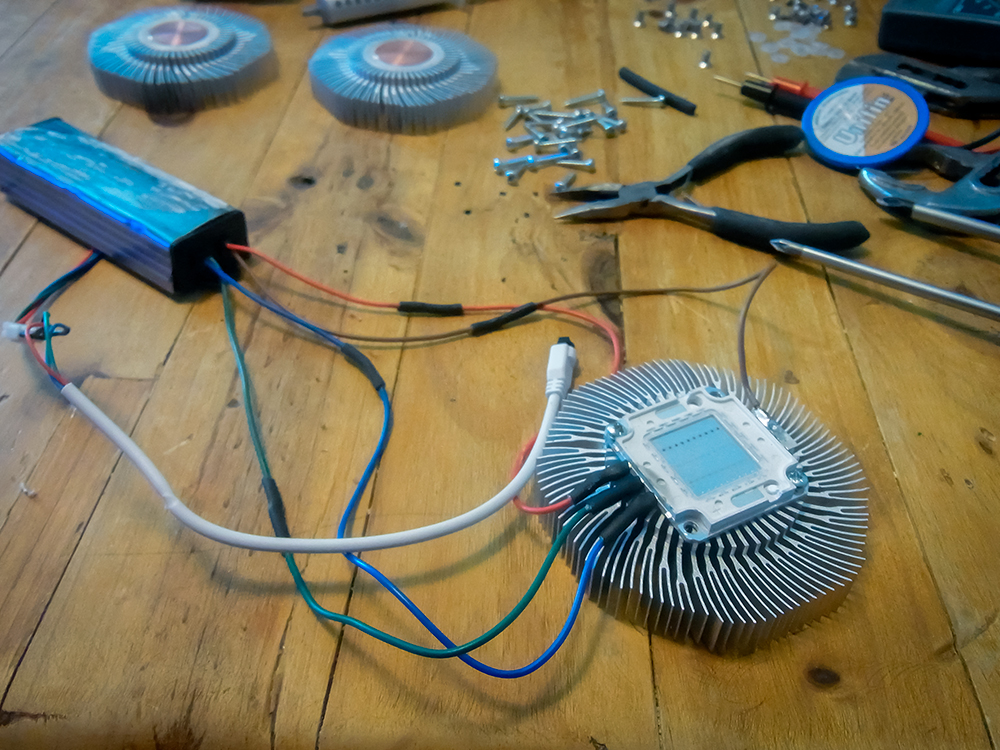

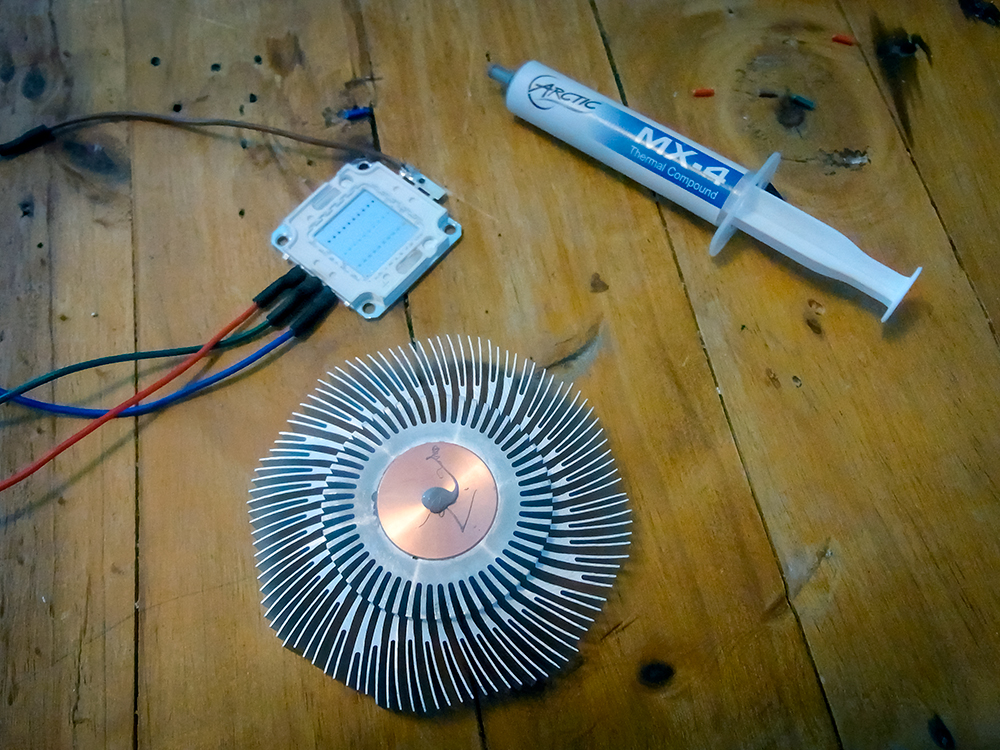

Kylning är en kylfläns från Intel som dom skickar med när man köper deras processorer till PC, i "Boxförpackning". Jag använder samma typ av kylpasta i detta bygge som jag har till processorkylningen närjag bygger datorer. Detta för att effektivare föra över värmen som utvecklas från LED-chipet till kylfänsen.
59056
Säkrar fast med 2 skruvar.
59057
59058

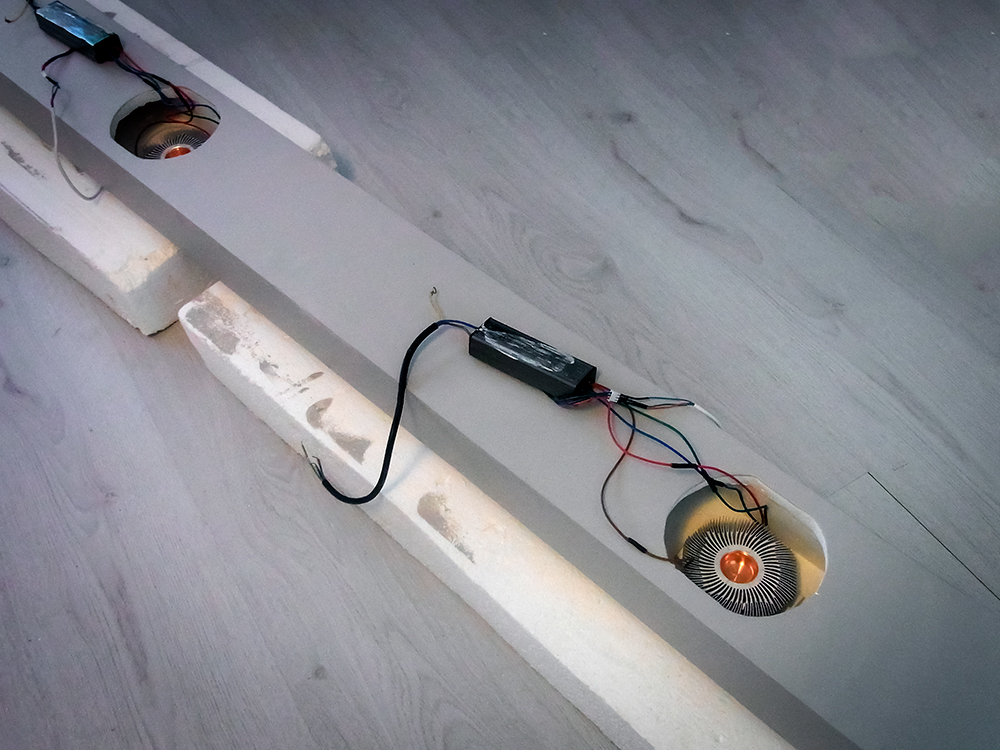

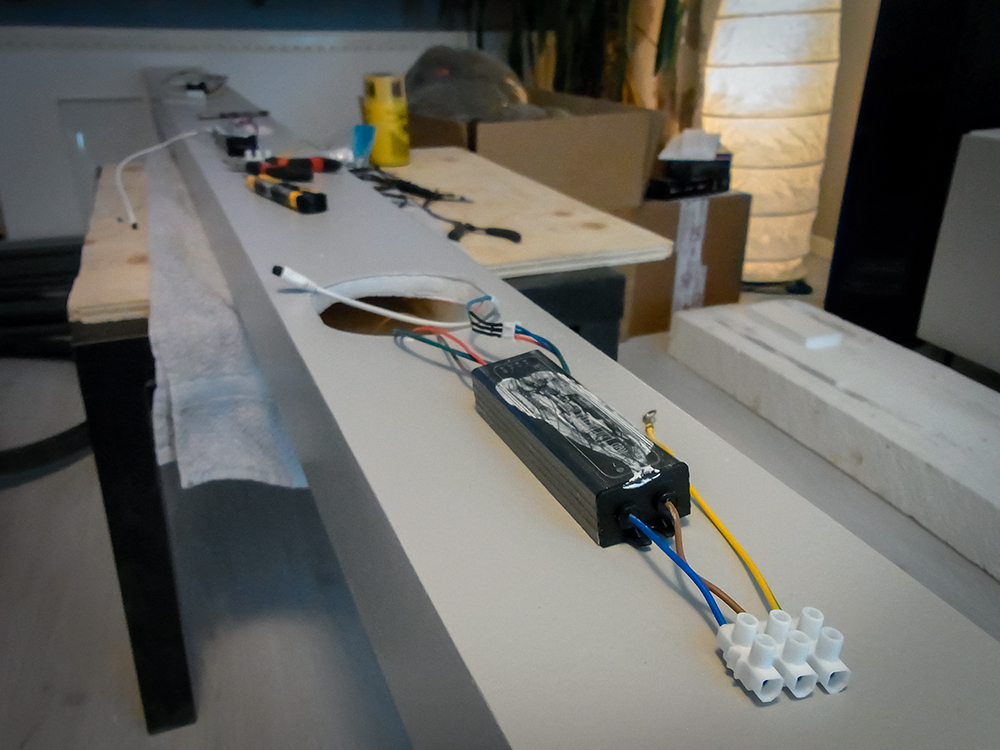

Anledningen till att nätaggregatet ser ut som det gör är att den har suttit limmad med den sidan neråt. Vilket kändes aningen märkligt då dom var limmade med ovansidan neråt. Försökt få rent dom med alla möjliga lösningsmedel och kemikalier men det gick så förbannat segt så jag gav helt enkelt upp. Vilket är väldigt irriterande ! :-)
59059

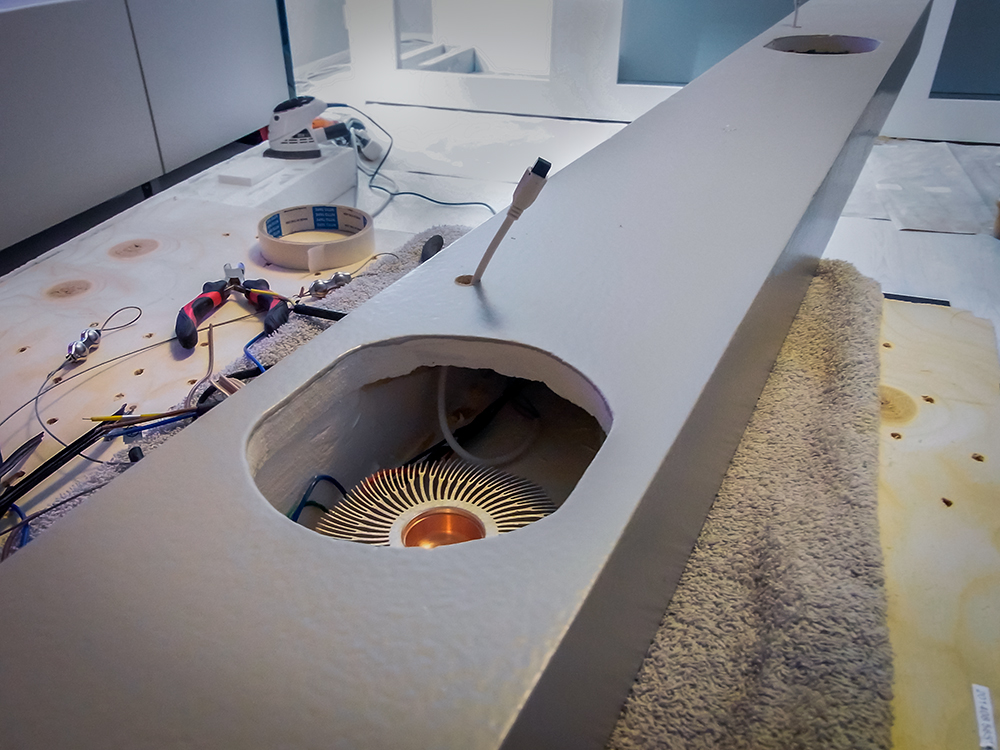

Det som sticker upp är IR-mottagaren till fjärrkontrollen
59060

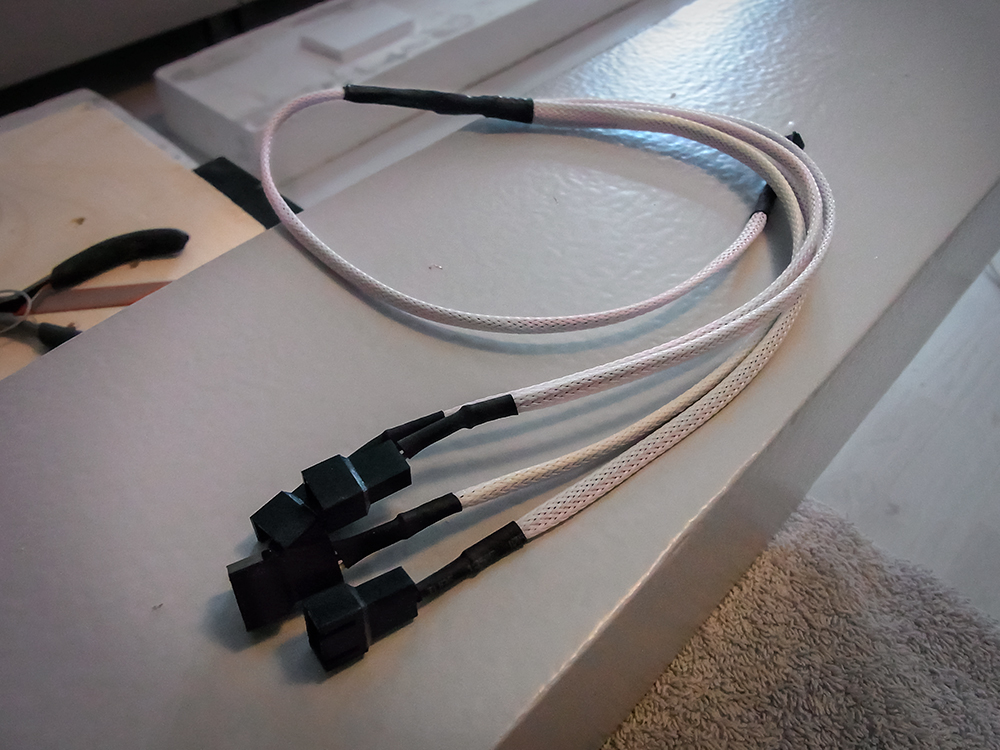

Jag hade en tanke i början att jag skulle snygga upp alla kablar och kabeldragningar med kabelstrumpa (sleeveing) och krympslang. Något som jag alltid gör när jag bygger datorer. Det började ju bra här...men jag tröttnade jävligt fört så det blev inte mycket mer än denna förgrening
59061

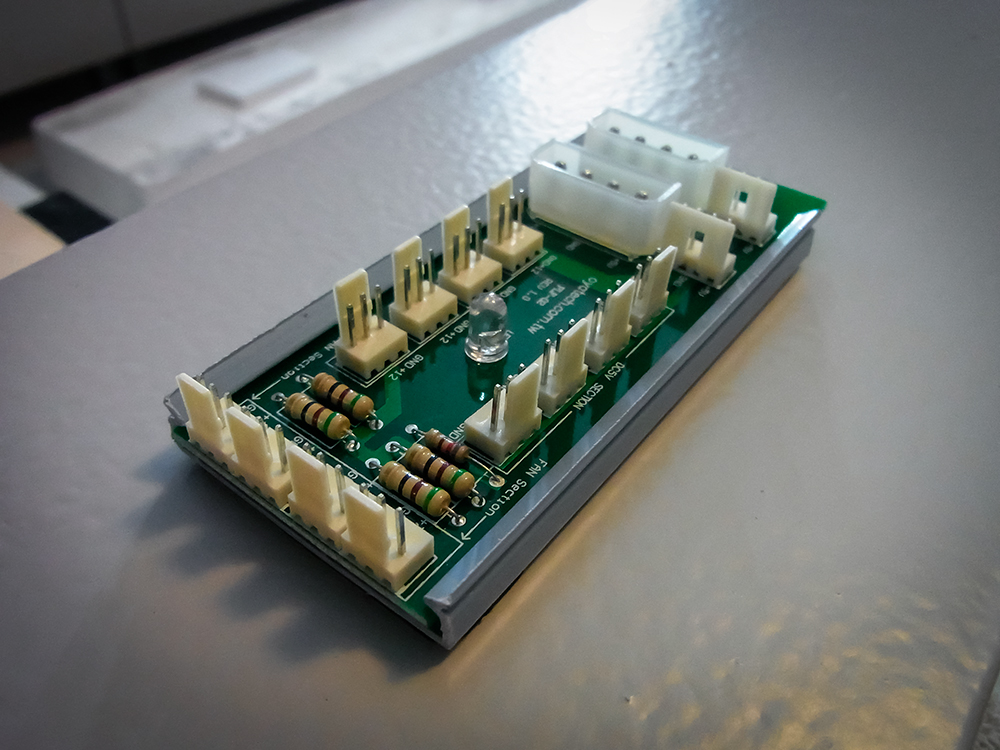

Eftersom jag ska montera in fläktar i i bänken också för att undvika allt för stor uppbyggnad av kondens så bestämde jag mig för att använda en central styrning till alla fläktar. Dom 2 övre stora kontakterna är ström in 12v och dom mindre kontakterna är ström ut(alltså till fläktarna). Dessa mindre kontakter är grupperade så jag kan få ut antingen 5, 7 eller 12v. Vilket ju då följaktligen på verkar fläktens rotation och i nästa steg luftflödet. Likaså påverkas också fläktljudet..skulle man tycka att fläktarna låter för mycket så kan man prova ett lägre volt tal.
Till denna styrning kommer jag koppla ett mindre nätaggregat som är avsett för ändamålet och driva alla fläktarna.
59062
Som jag tidigare nämnde så började jag med att snygga upp kablarna, men tröttande rätt fort.
Så här fuskade jag en del med fläktkablarna och använde förlängningskablar från tidigare datorbyggen, som jag fått över.
59063

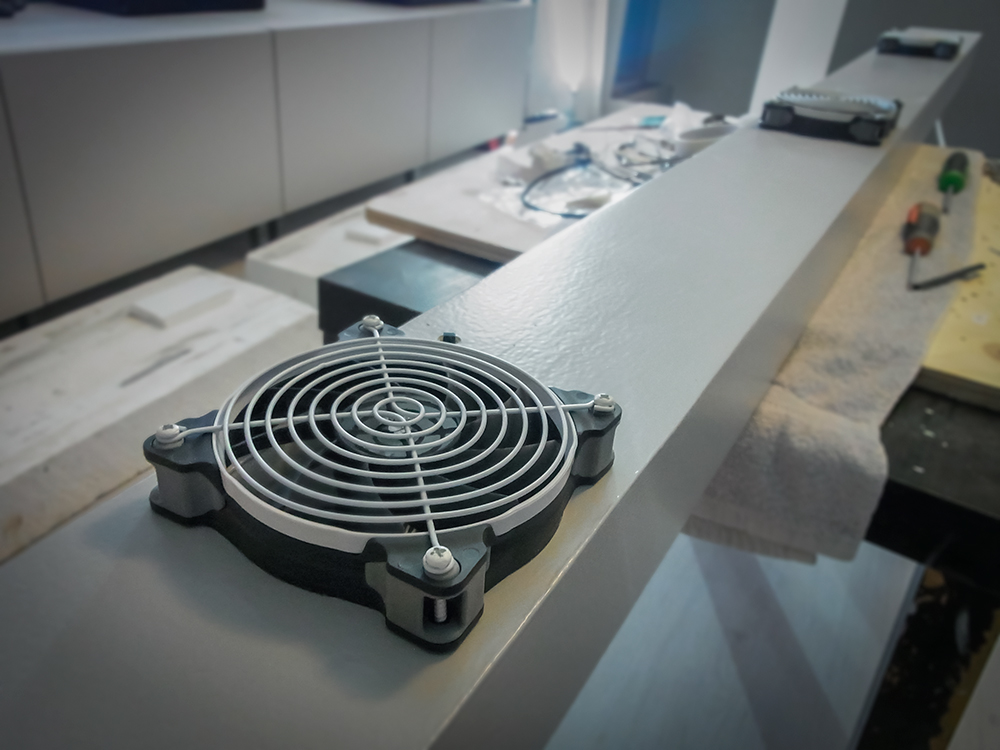

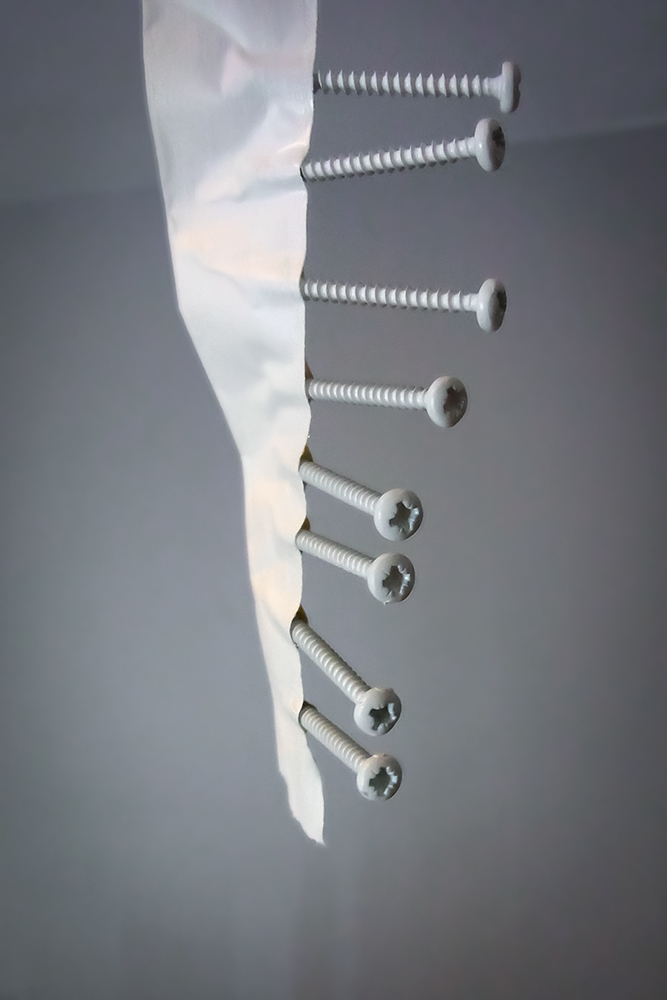

Naturligtvis måste öven skruvarna modifieras så dom följer färgtemat !! :D ;)
59064

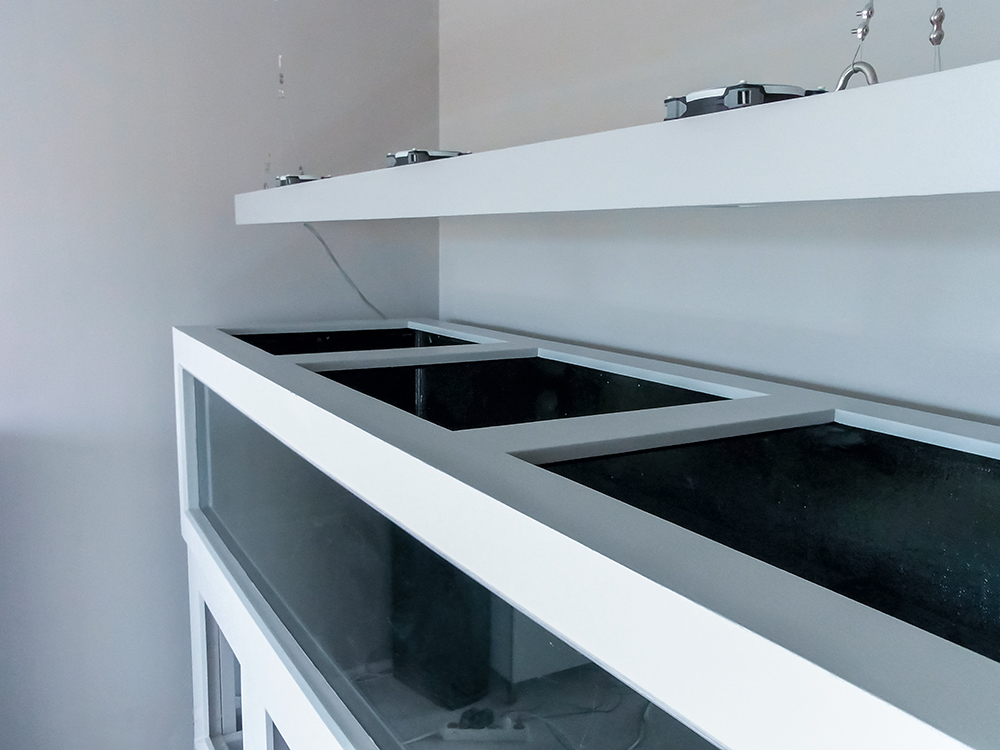

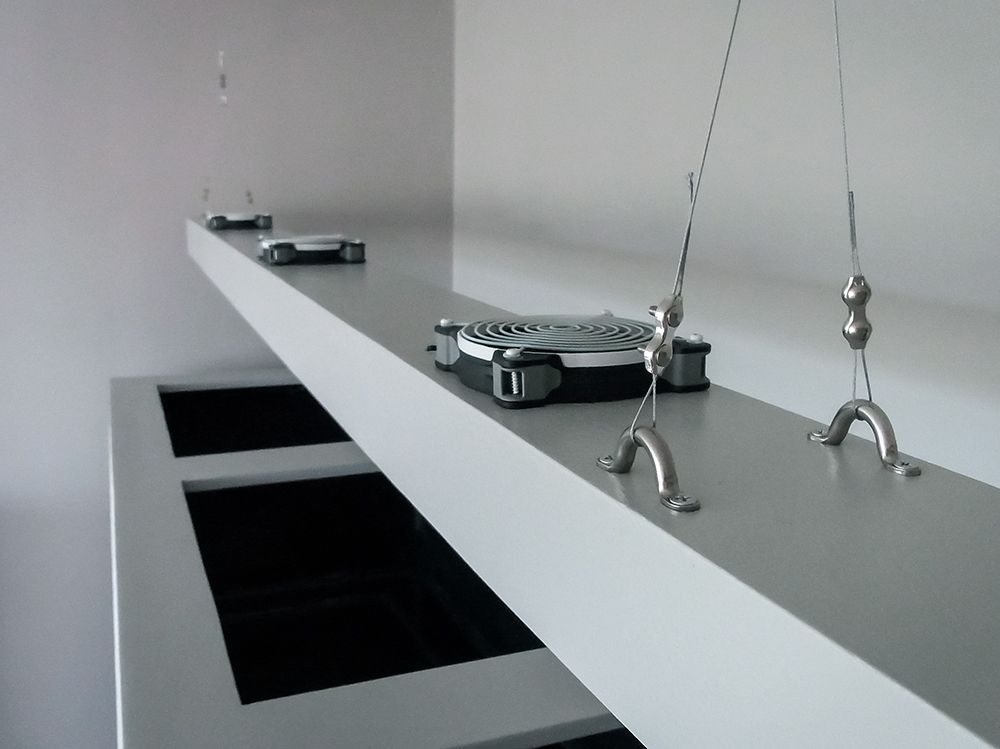

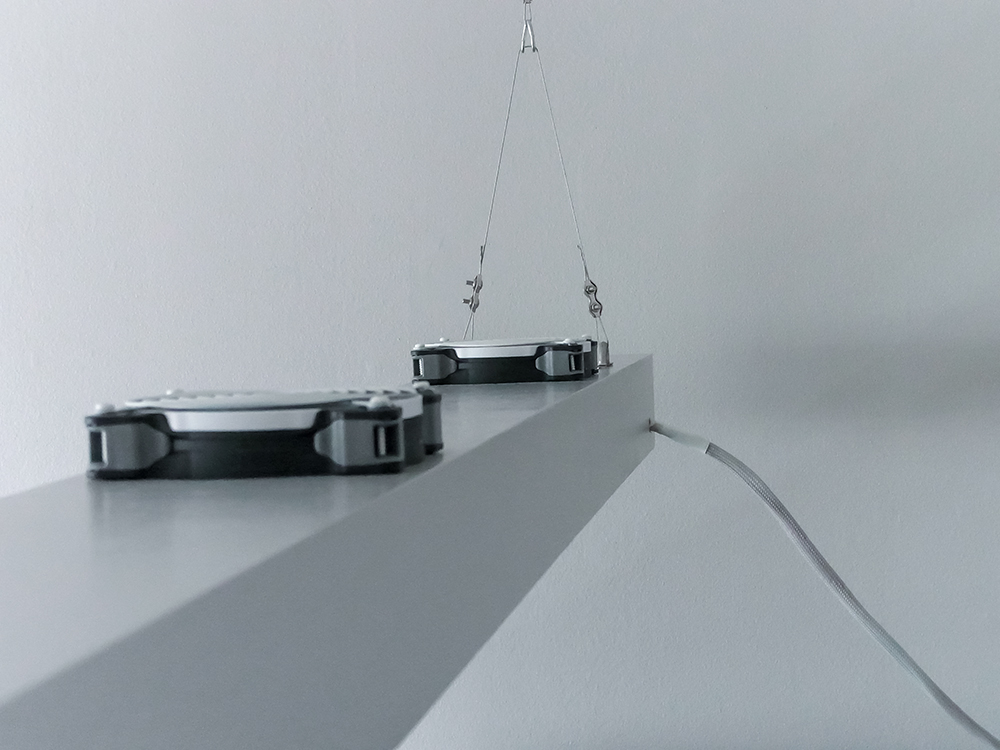

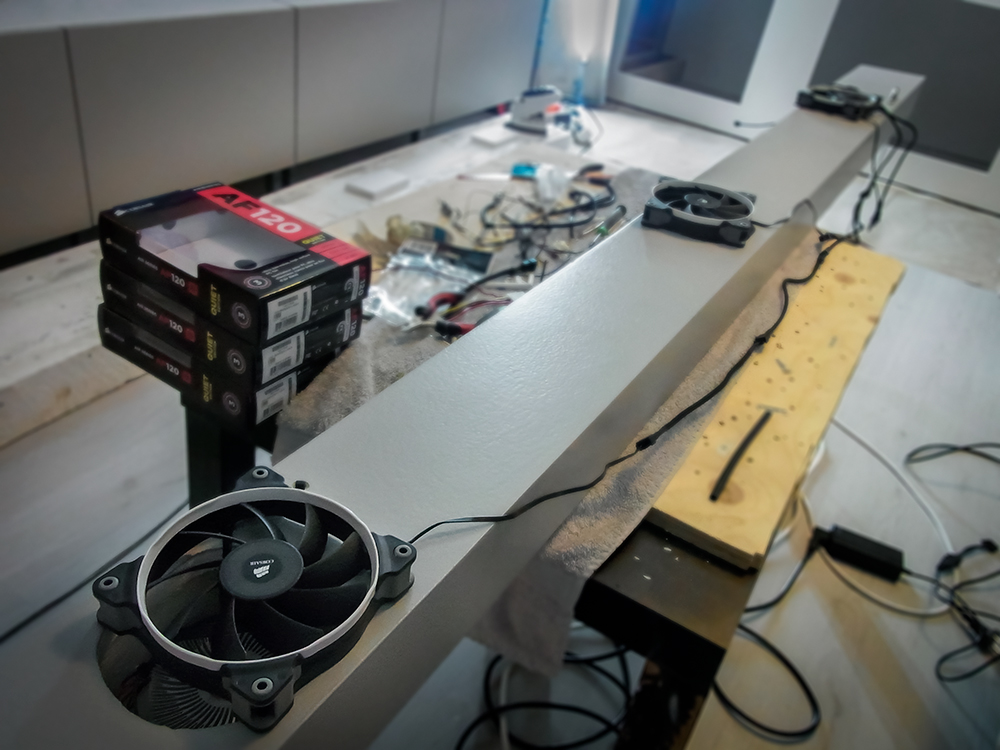

Var lite fundersam på hur det skulle se ut med fläktarna monterade ovan på.
Lite rädd att dom skulle sticka i ögonen..men jag måste säga att det stör mig inte särskilt mycket alls.
59065

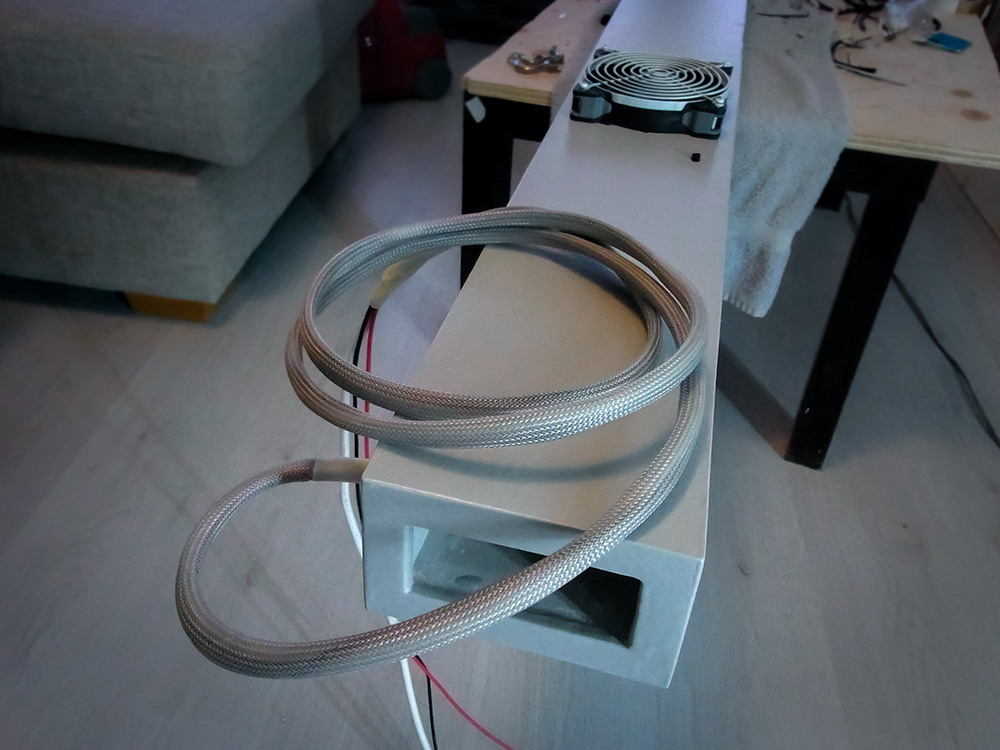

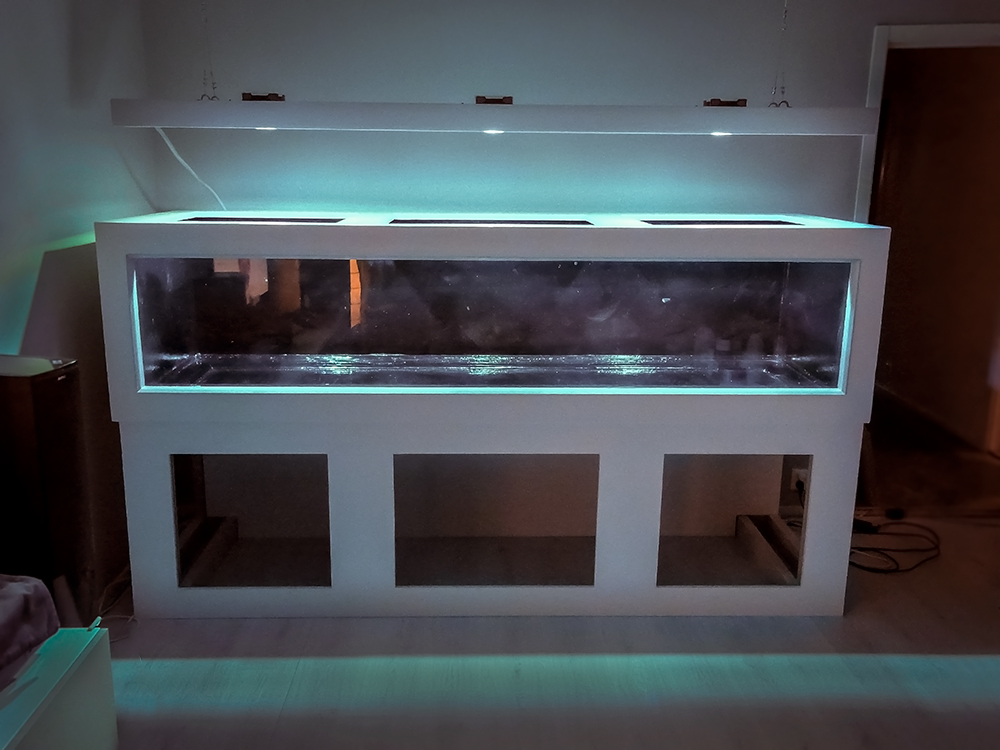

För att dölja dom olikfärgade kablarna från belysningen så valde jag att dra en kabelstrumpa även här också. Blev ganska bra..om jag får säga det själv ! :D
59066
