Hej hopp !
Jag är verkligen ledsen om jag hållit er på "sträckbänken" på tok för länge.
Det har varit en turbulent vår för mig på alla möjliga plan.
Har dessutom varit hemifrån längre perioder så hobbyn har blivit lidande.
Förhoppningsvis så ska det vara lugnt nu och jag kan återgå till livet och hobbyn framför allt. Nu är jag dessutom hemma ett tag då jag åkt på en ordentlig jävla lungsäcksinflammation och lyckats hosta sönder höger lunga. Jag ska försöka efter bästa förmåga få lite gjort på bygget. Men får ta det lite efter vad som orkas med.
Saker och ting har dock inte stått helt stilla. Jag har fått gjort lite då och då.
Det är främst installation av pvc som jag grejat med. Den delen som ska vara utanför karet. Överrinningsboxen och den pvc som ska vara i karet är inte helt klart men det kommer bli under veckan.
Delar lite bilder och text nedan:

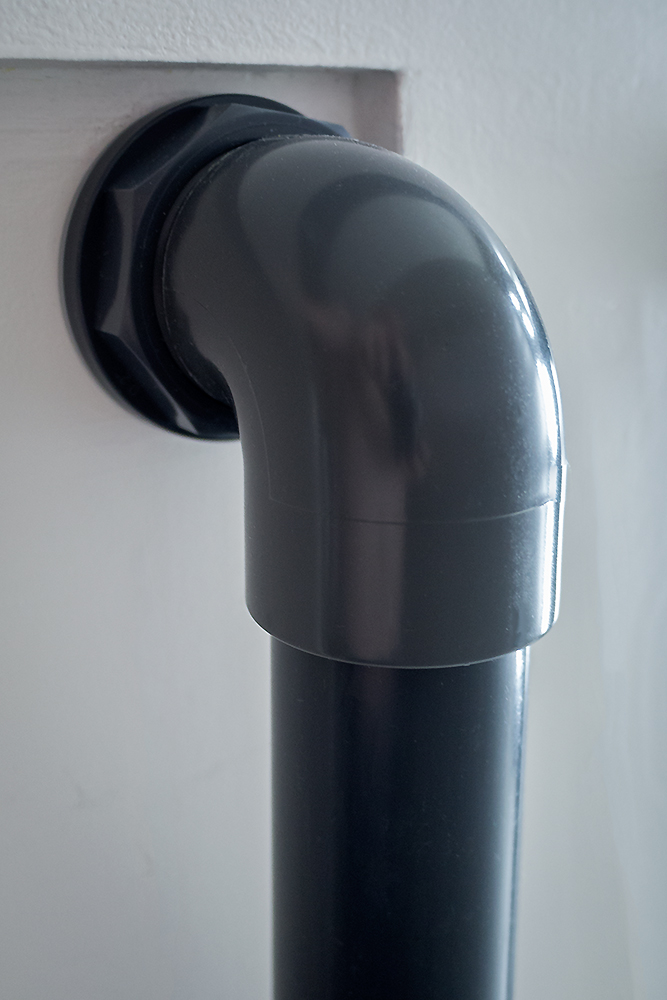

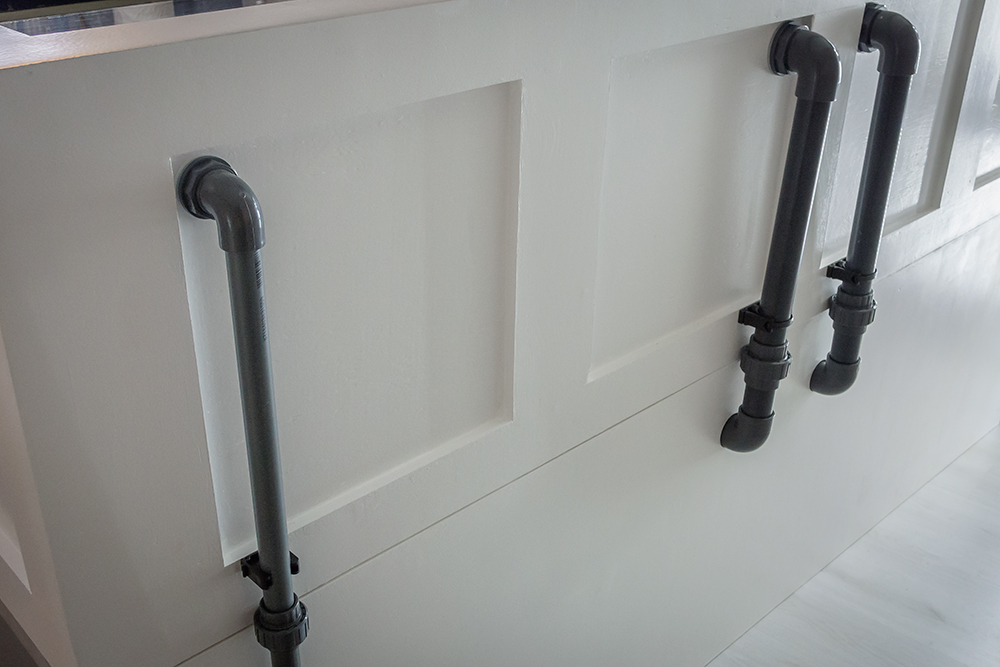

Liknande bild som ni sett i ett tidigare inlägg.
Dom tjockare rören är 50mm och är utloppet från karet till sumpen.
Således är då dom tunnare rören 32mm, och då returlinan från sumpen till karet.
59457

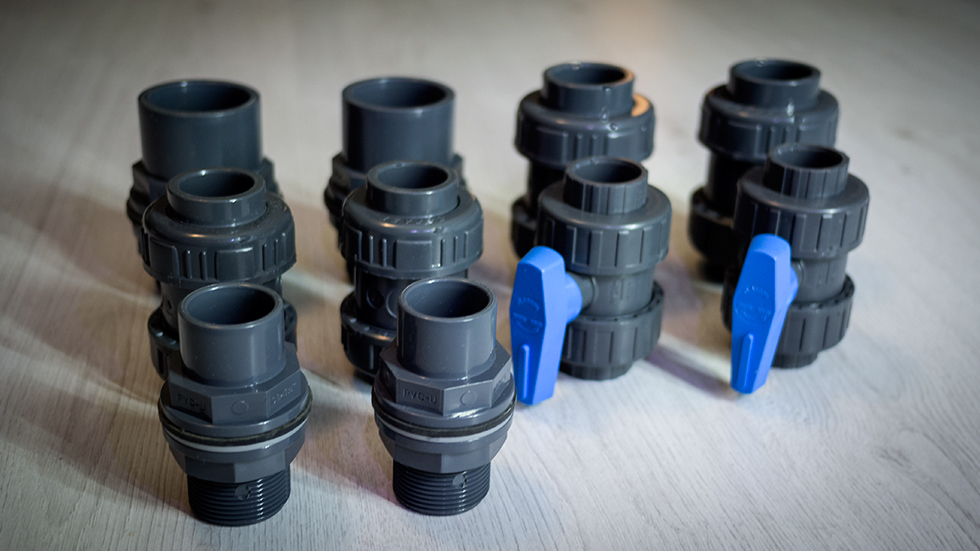

Uppdelingen av rören är följande:
32mm är en till varje pump(ska ha 2st för redundans och jämnare fördelning av flödet i karet). 50mm är tänkt att ett rör ska vara aktivt och kontinuerligt förse sumpen med det vatten den behöver och det andra röret är en backup ifall det första skulle sätta igen av någon anledning.
Metoden är något förenklad och modifierad variant av "Bean Animal Overflow" metoden. Finns massor med information om det på youtube. Jag kommer att återkomma med en liten video där jag närmare förklarar över hur det funkar och hur jag tänkt kring min variant/applicering av det.
59456

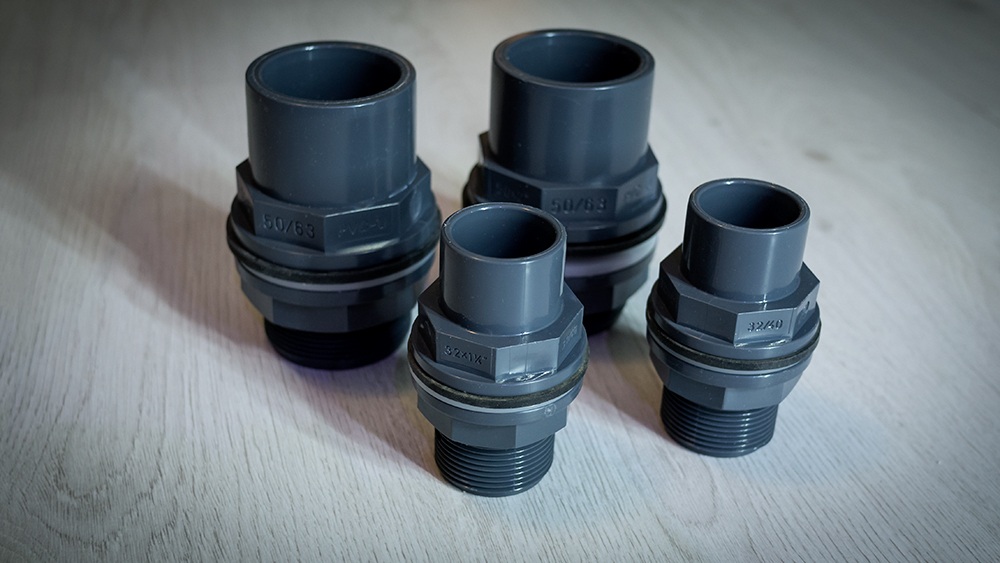

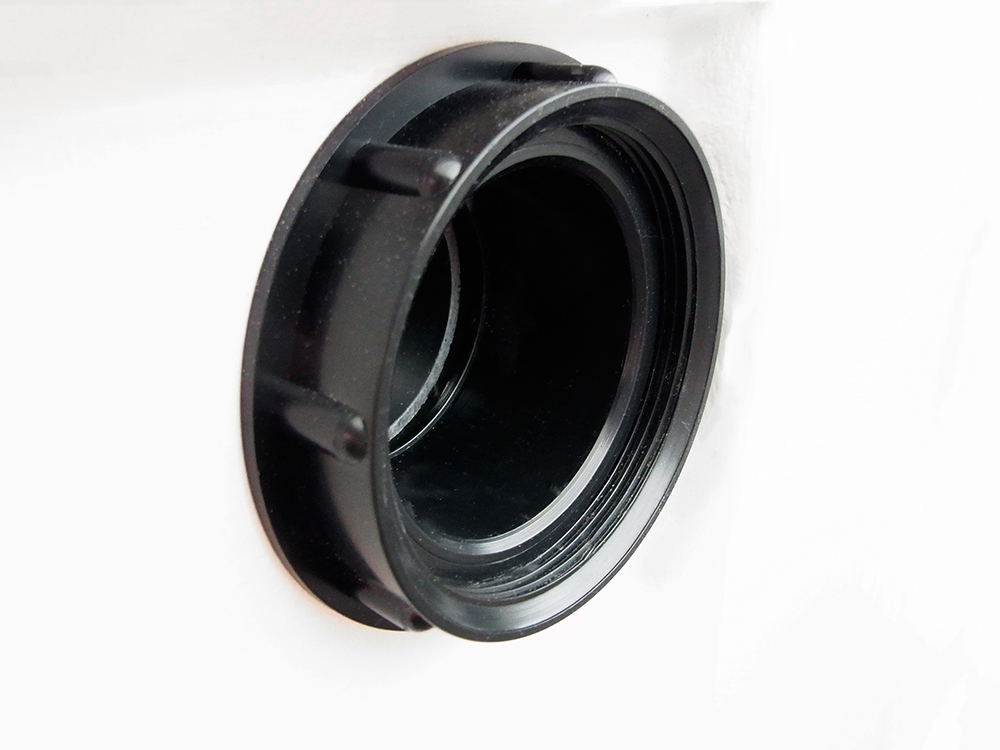

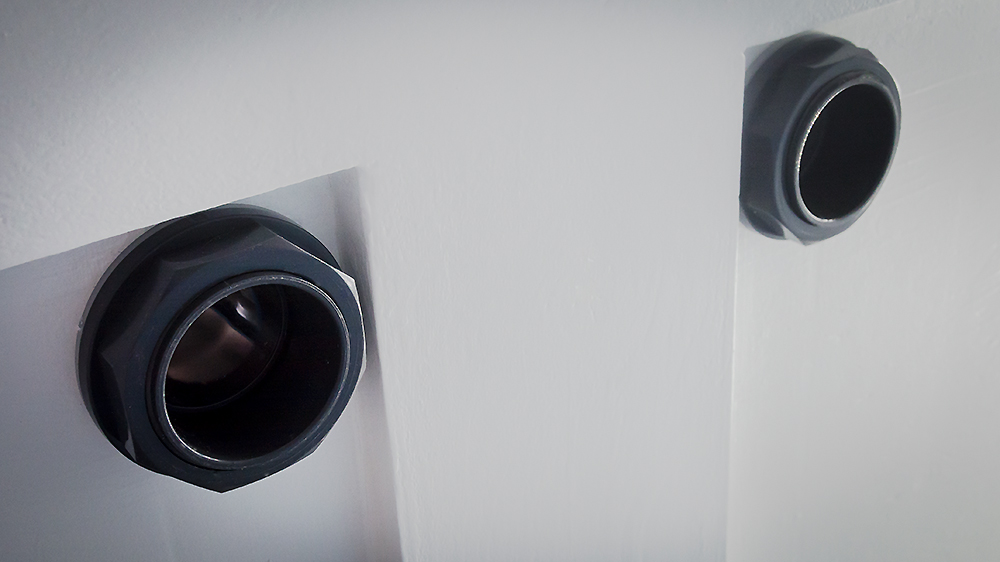

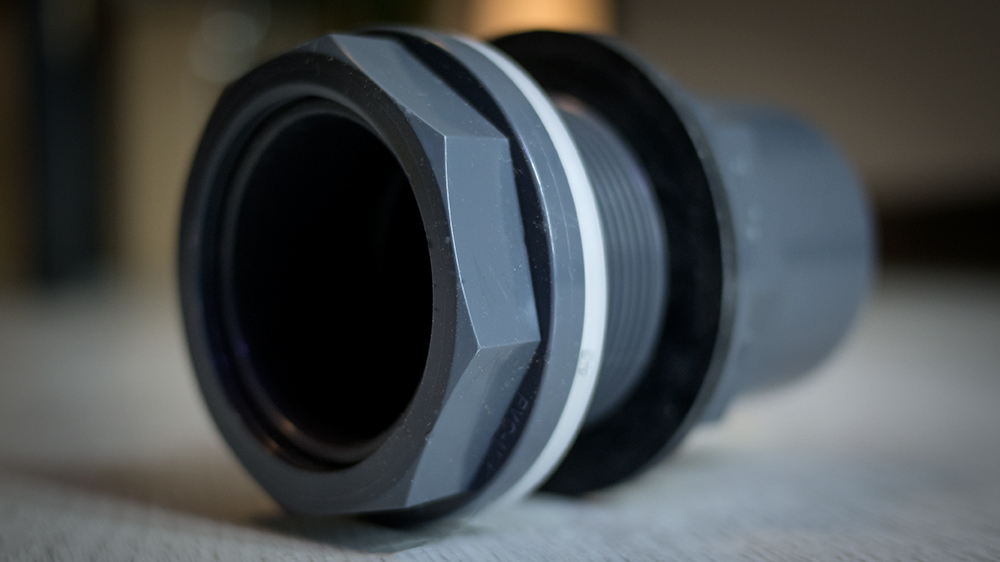

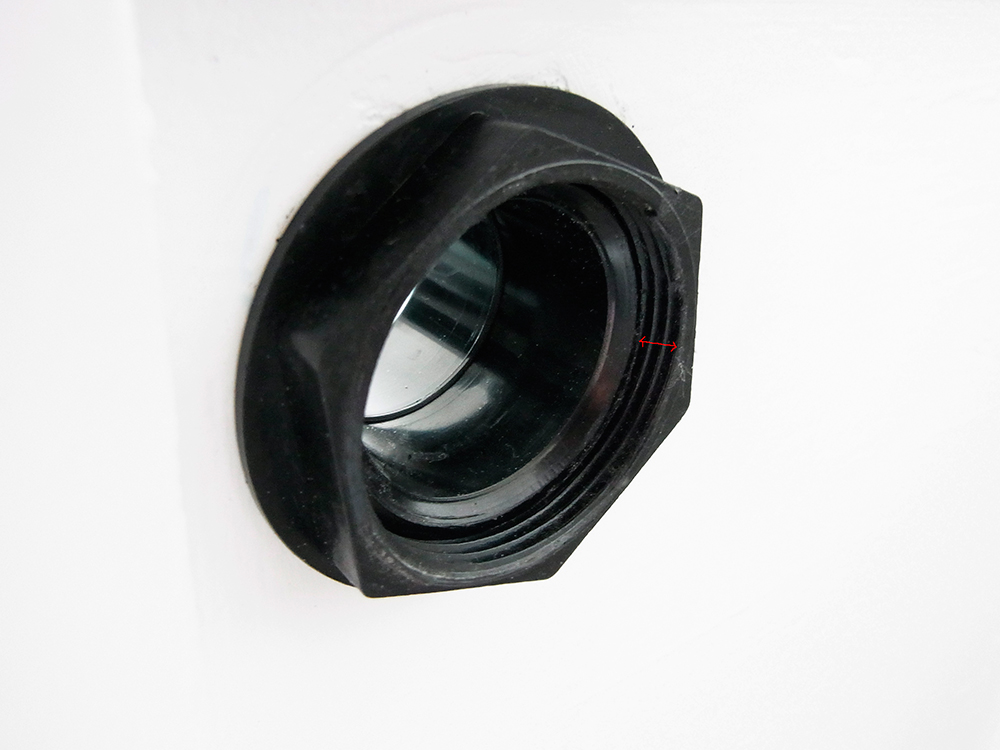

Stor skillnad på genomföringarna jämfört med tidigare.
Tjockare gods och längre/mer gänga att skruva i.
Dom var betydligt mycket dyrare, men det fanns inte mycket annat att välja på.
59455

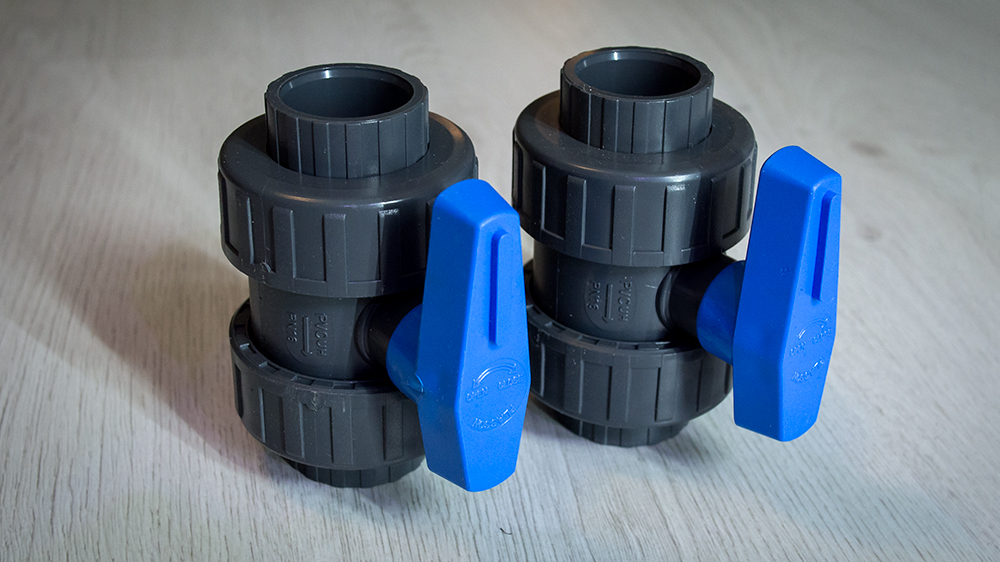

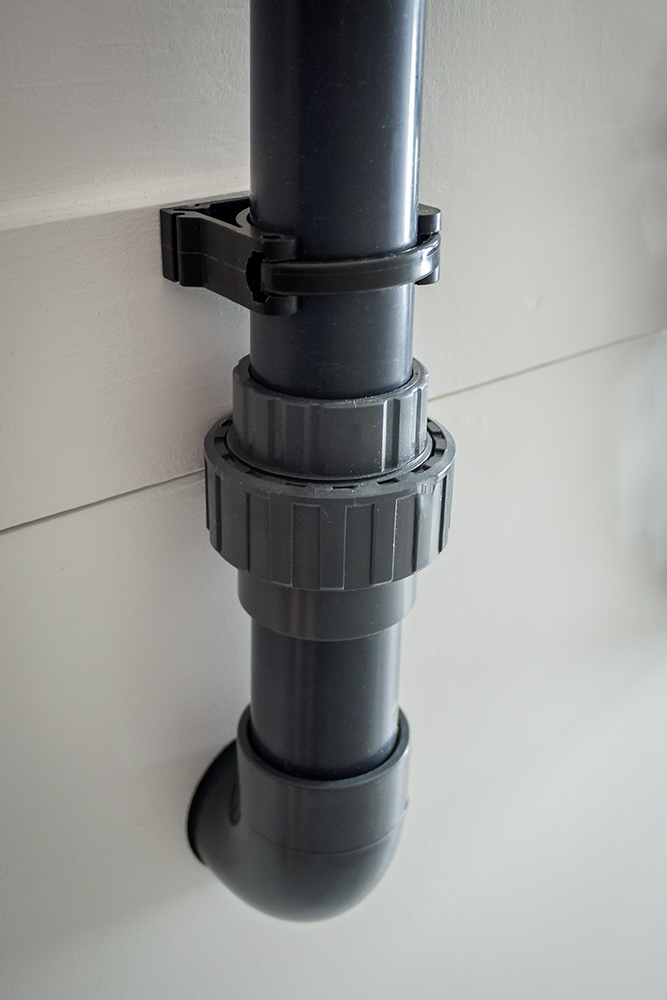

En s.k "union".
Den är till för att kunna dela och plocka isär i loopen vid en eventuell flytt eller modifikation/ombyggnad av kar eller ställning.
59454

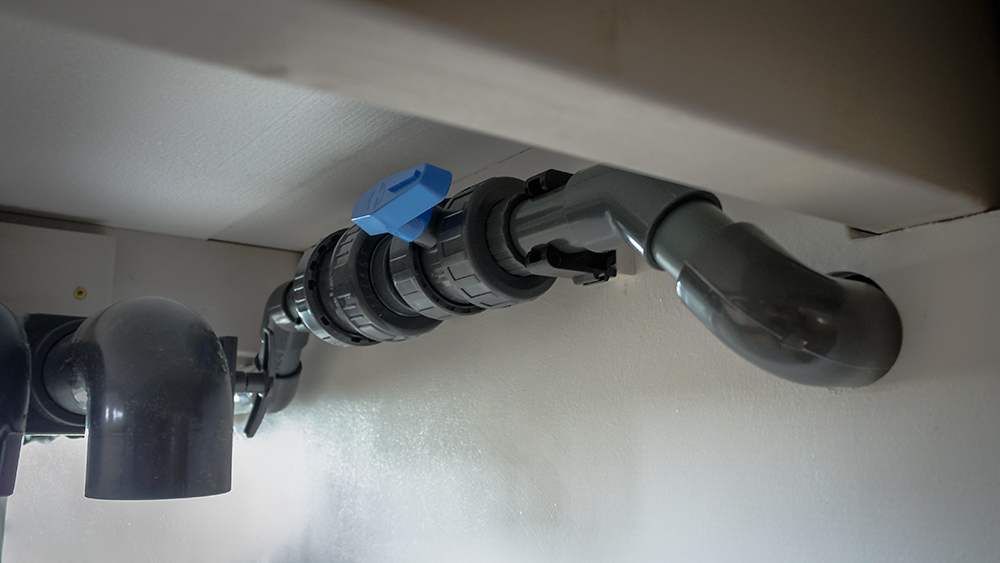

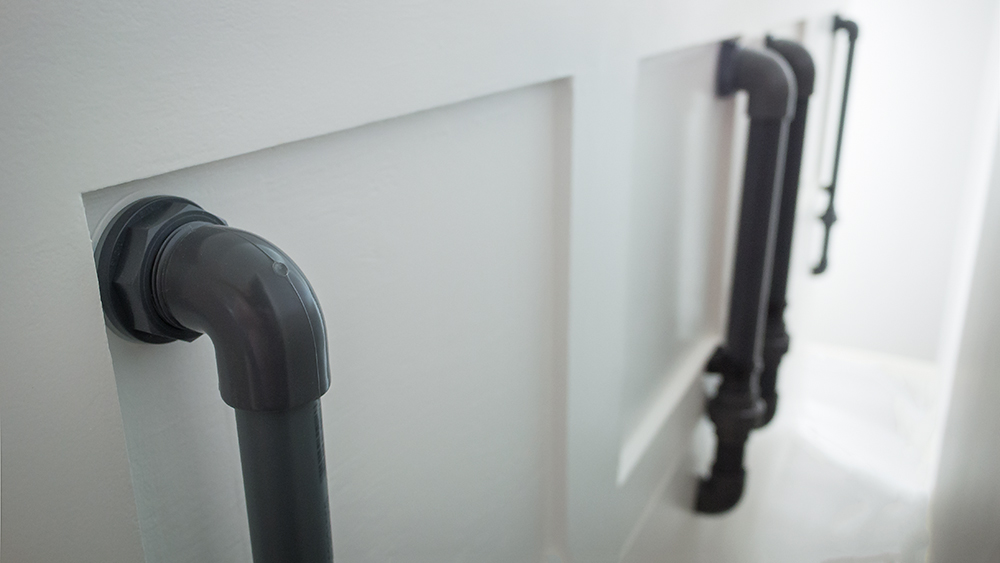

Returlina på vänster sida
59452

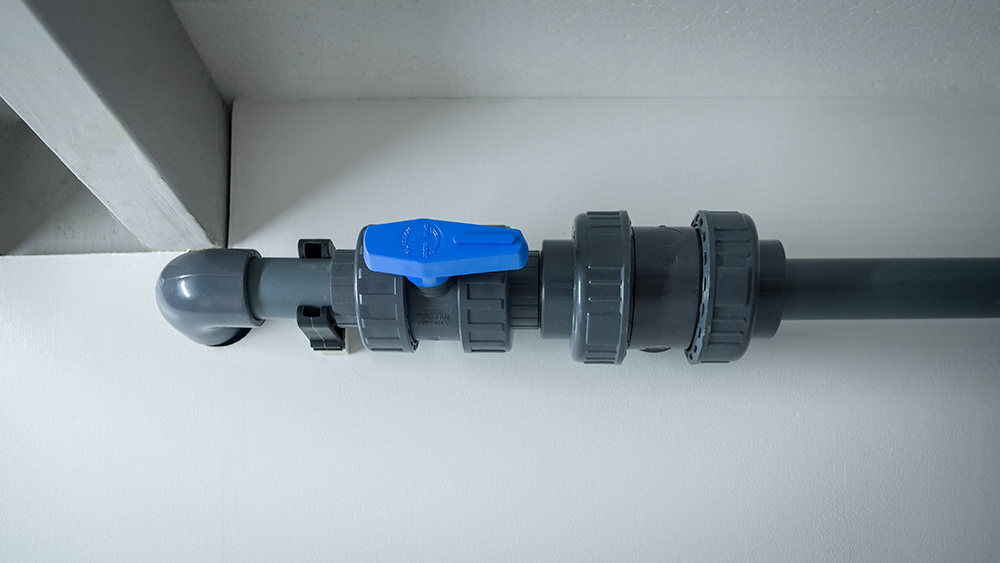

Följaktligen returlina på högersida.

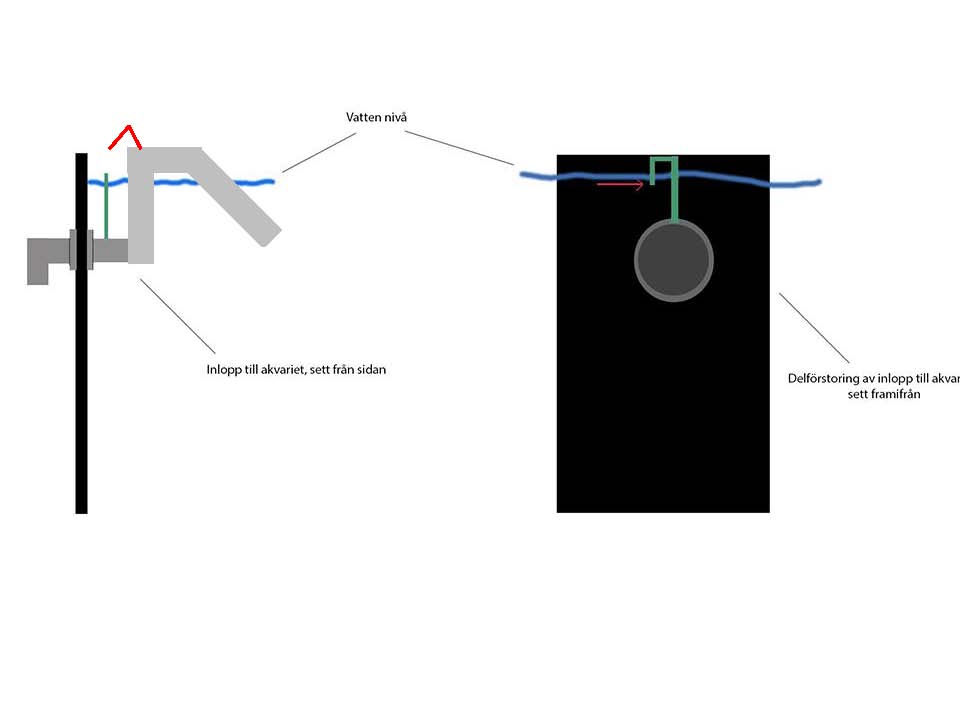

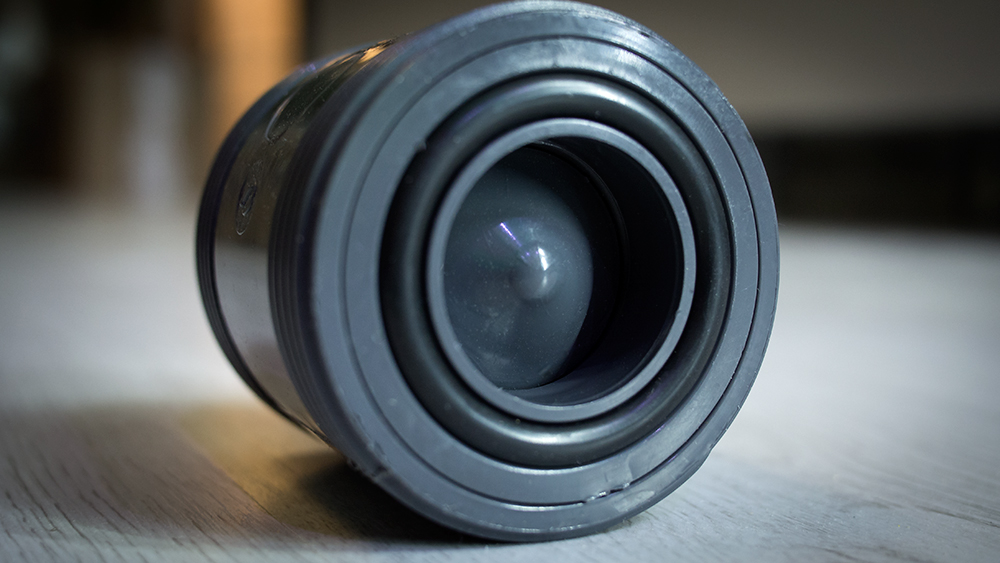

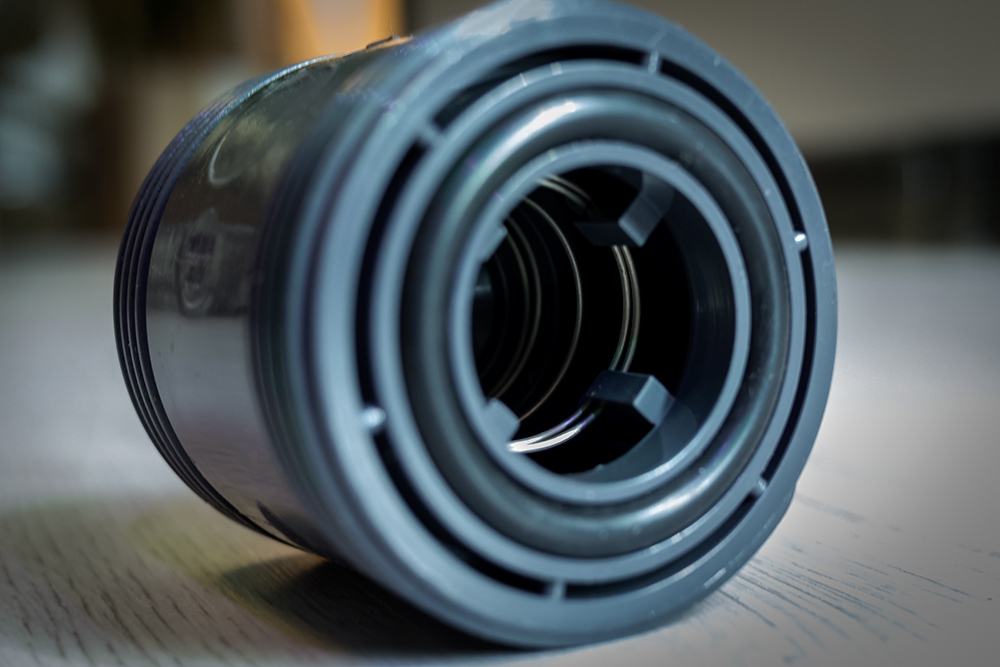

Här ser ni då också min lösning på det här med backventil och möjlighet att plocka isär och göra rent. Hur backventilerna är uppbyggda invändigt kan ni se på bild några inlägg högre upp i tråden. Tanken här är att när jag stängt av pumparna så stänger jag linan med kranarna så vattnet inte når backventilen. Varpå jag enkelt kan skruva isär ventilen på plats, plocka med mig själva "ventilkärnan" och göra rent. För att sedan skruva tillbaka den. Det kan till synens verka trångt att komma åt med armar och händer. Men även om det inte är gott om plats så är det tillräckligt dör att komma åt och göra jobbet bra.
59453

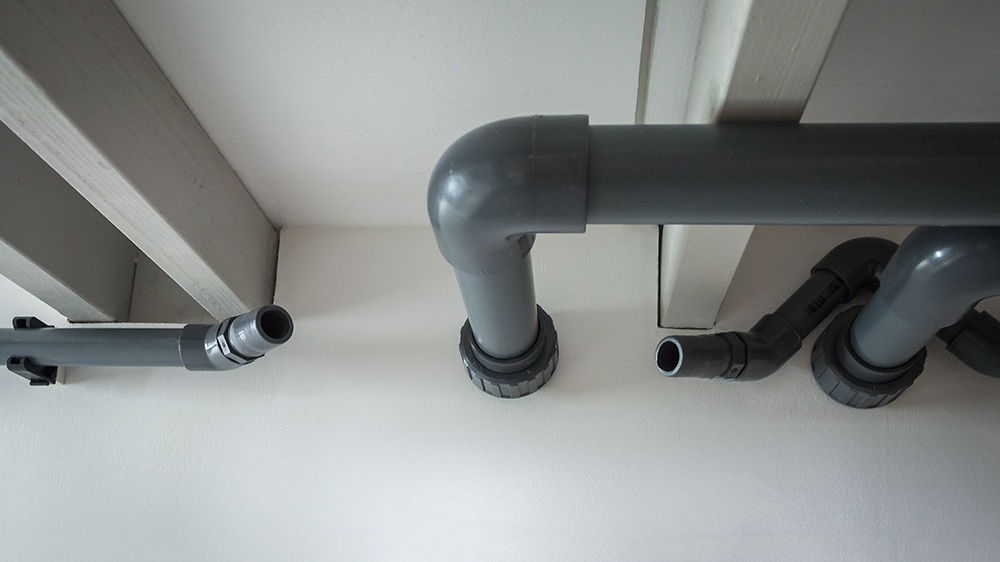

Här ser ni dels slanganslutningarna, där pumparna ska kopplas på, och dels utloppet från karet till sumpen. Anledning till att jag stoppade där med slanganslutningarna var helt enkelt för att det skulle bli betydligt mycket pilligare med fler böjar och mycket tajtare med plats för sumpen (jag hade fått dra rören såpass långt ner så dom hade gått emot sumpen). Vilket också hade fått ett ännu mer hämmat flöde till följd. Eftersom jag redan förlorar en del på dom 90 graders böjar jag använder och backventilerna så ville jag absolut inte tillföra ännu mer motstånd i returlinan.
59451

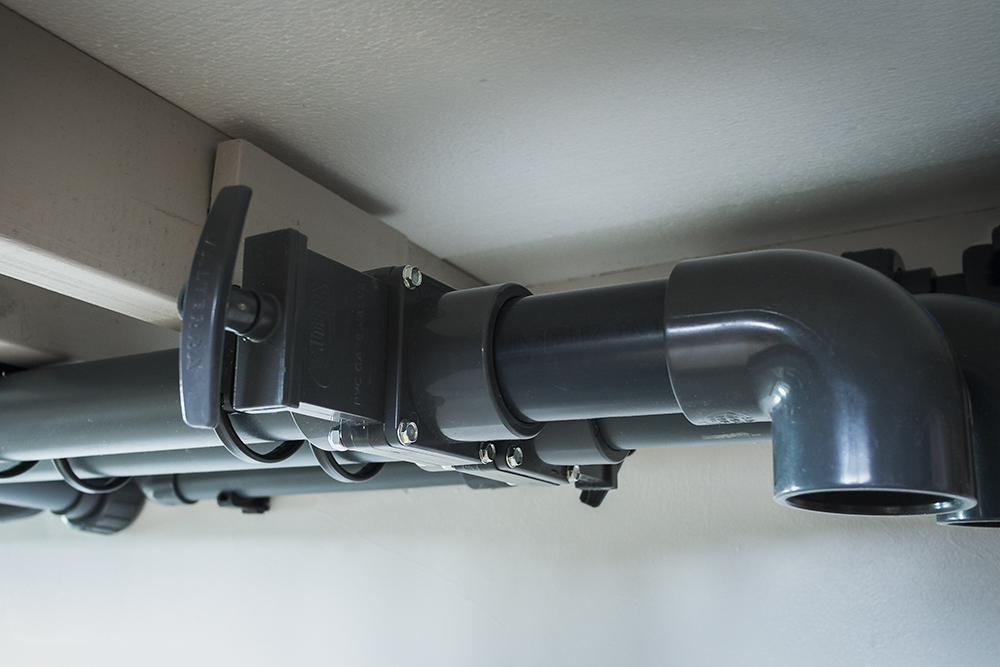

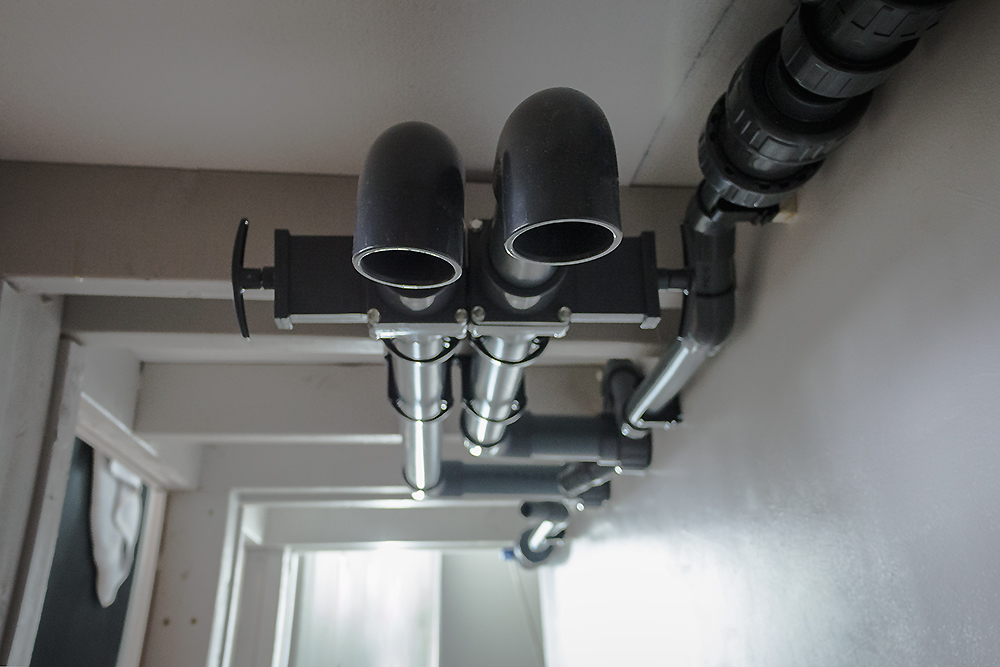

I denna och nästkommande bild så ser ni sista etappen av utloppslinan från karet till sumpen. Här ser man även dom "Valterra Knivventil" jag använder mig av. Väldigt gedigna och välbyggda ventiler som ger möjlighet till väldigt hög precision när man ska ställa in flödet.
Till skillnad från andra ventiler där man oftas skruvar/vrider på kranen för att ändra flödet så bara drar/skjuter man på handtaget helt steglöst för att sälla in. Finns ett litet videoklipp högre upp i tråden där jag visar och förklarar lite närmare hur dom funkar.
59450
59461

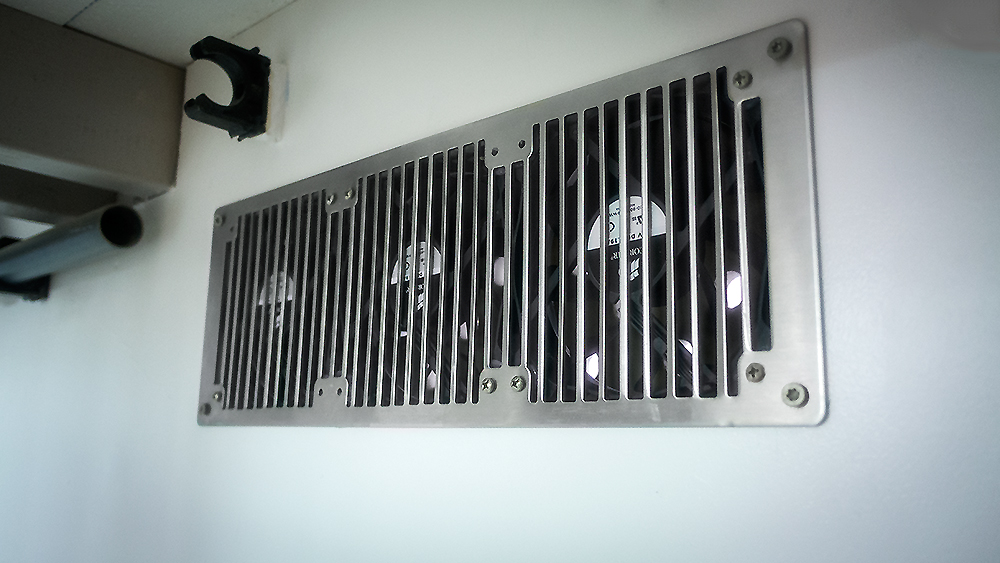

För att motverka problem med fukt i bänken så har jag även installerat fläktar för bättre ventilation. Gallret och skruvar är naturligtvis i rostfritt. Galler och fläktar är sådan som blivit över vid tidigare datorbygge. Jag är lite osäker på om det kommer räcka med dessa fläktar. Men skulle det behövas mer så har jag en idé om hur jag ska kunna installera fler i efterhand utan större krångel.
59460

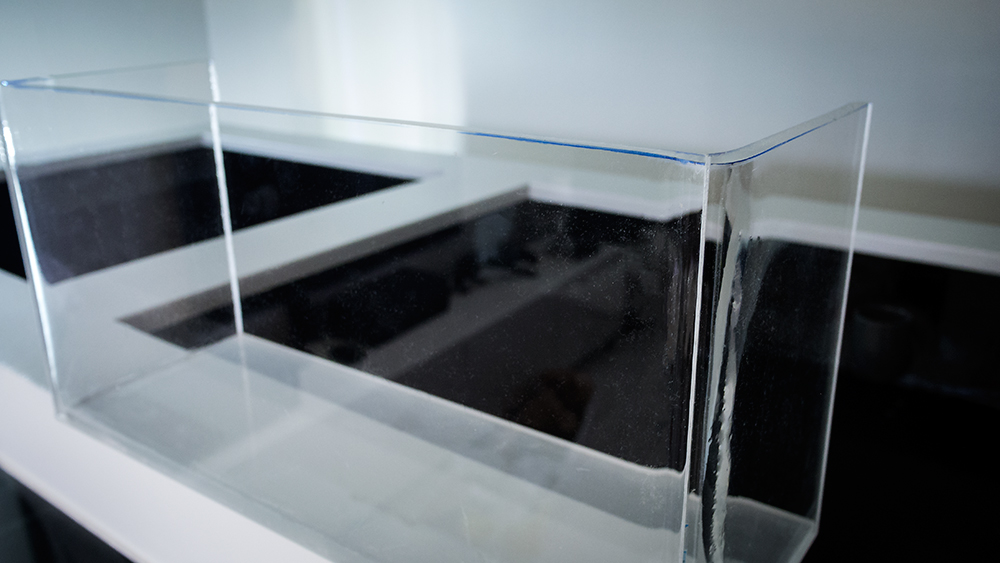

Jag har även påbörjat bygget av själva överrinningsboxen.
Återkommer med mer bilder på den.
Slipdammet på plexit bjuder jag på ! :-)
59458
